Скрытая канализация за гипсокартоном: монтаж ревизионных люков для быстрого устранения засоров
Для предотвращения аварийных ситуаций оставляйте свободное пространство диаметром минимум 150 миллиметров напротив каждой прочистки или ревизии стояка. При установке ГКЛ-перегородок используйте рамы под плитку с магнитно-нажимным замком. Такое решение позволяет открыть проем за 2 секунды без применения инструментов. Стальной каркас панели выдерживает вес облицовки до 15 килограмм, что исключает провисание створки и сколы на краях керамического покрытия.

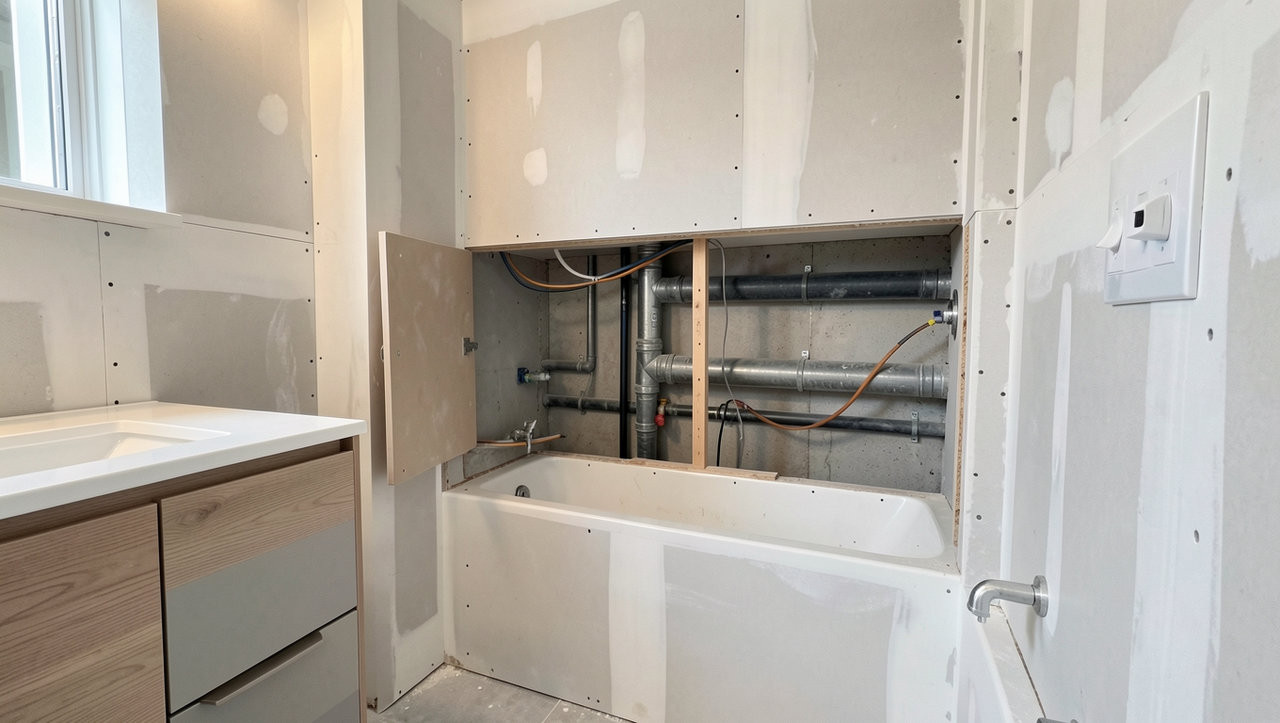

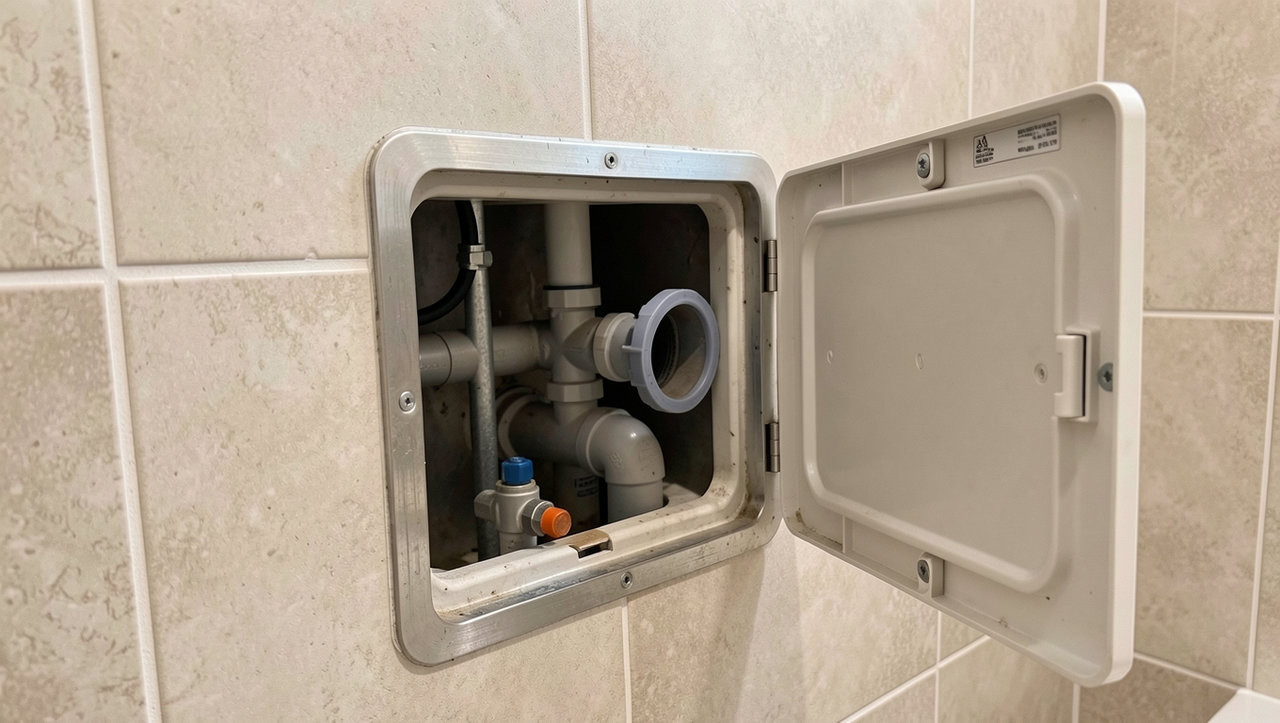

Выбор оптимального места установки люка напротив ревизионного тройника стояка
Центр проема располагайте строго по оси откручивающейся крышки раструба, смещая нижний край рамы на 50–70 мм ниже уровня соединительной муфты. Такое положение позволяет свободно завести сантехнический трос в трубу под углом 45 градусов и полностью выкрутить заглушку без упора пальцев в кромки плитки. При расчете координат учитывайте вылет рукоятки прочистного оборудования: минимальное расстояние от фасадной плоскости до фитинга должно составлять 120–150 мм. Если расположить окно доступа слишком высоко, мастеру придется работать вслепую, что повышает риск повреждения уплотнительной манжеты при обратной сборке узла.
- Размер створки подбирайте по габаритам плитки, но не менее 300х300 мм для свободного прохода обеих рук с инструментом.
- Обеспечьте зазор 20 мм между рычажным механизмом дверцы и выступающими частями хомутов крепления вертикальной трубы.
- Маркируйте направление откручивания резьбы на внутренней стороне облицовки, чтобы исключить заклинивание крышки при аварии.
- Проверьте, чтобы петли находились со стороны, противоположной подводке водоснабжения, иначе открытая панель перекроет доступ к сливному отверстию.
- Используйте лазерный уровень для соосности центра прочистного отверстия и геометрического центра декоративной панели.

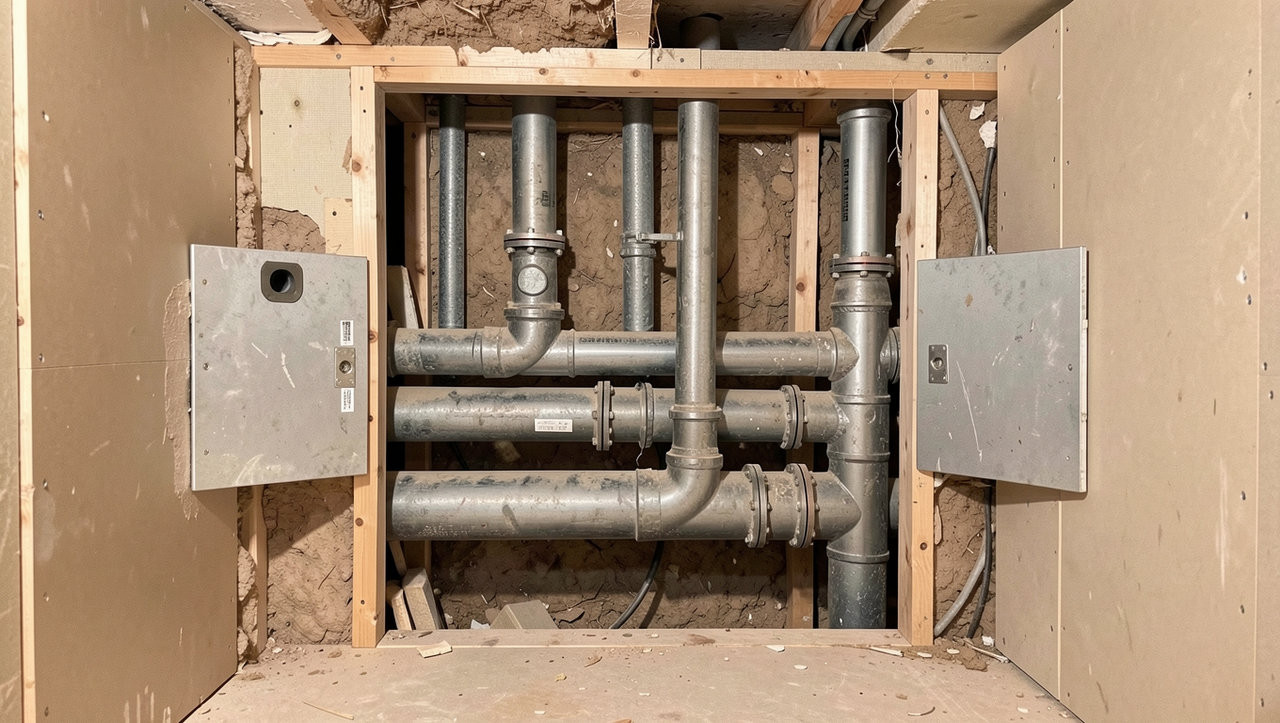

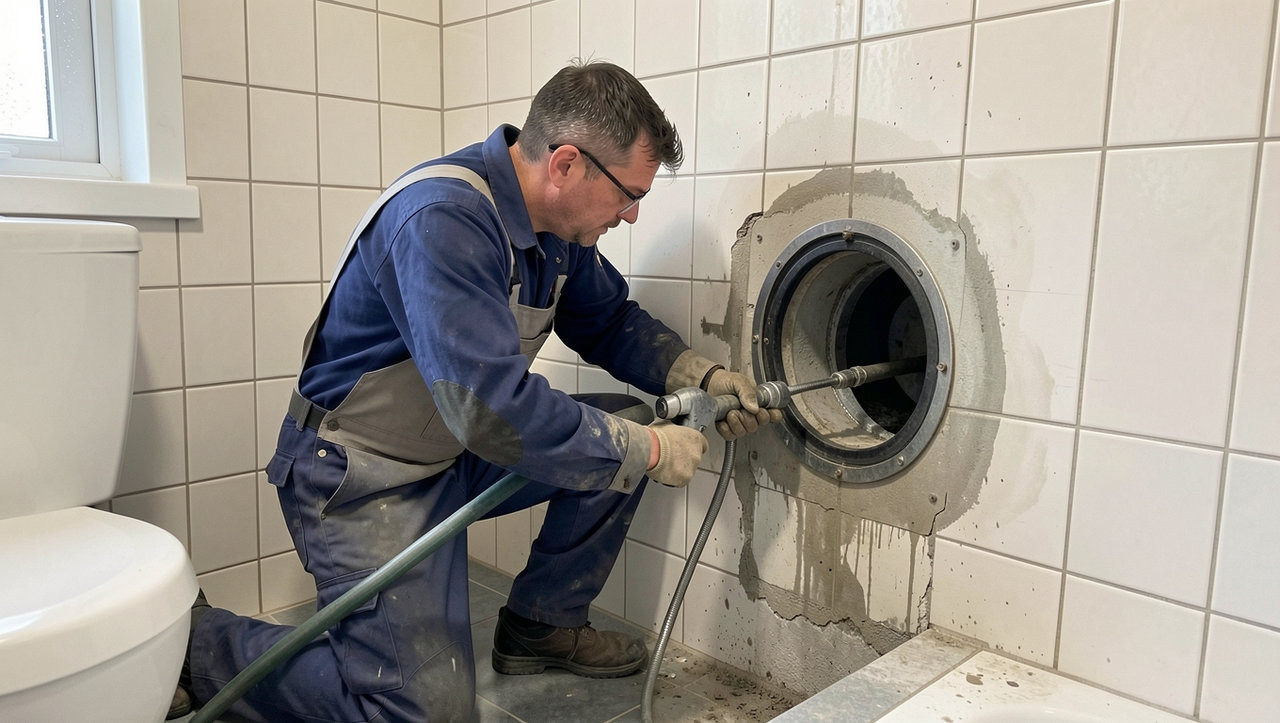

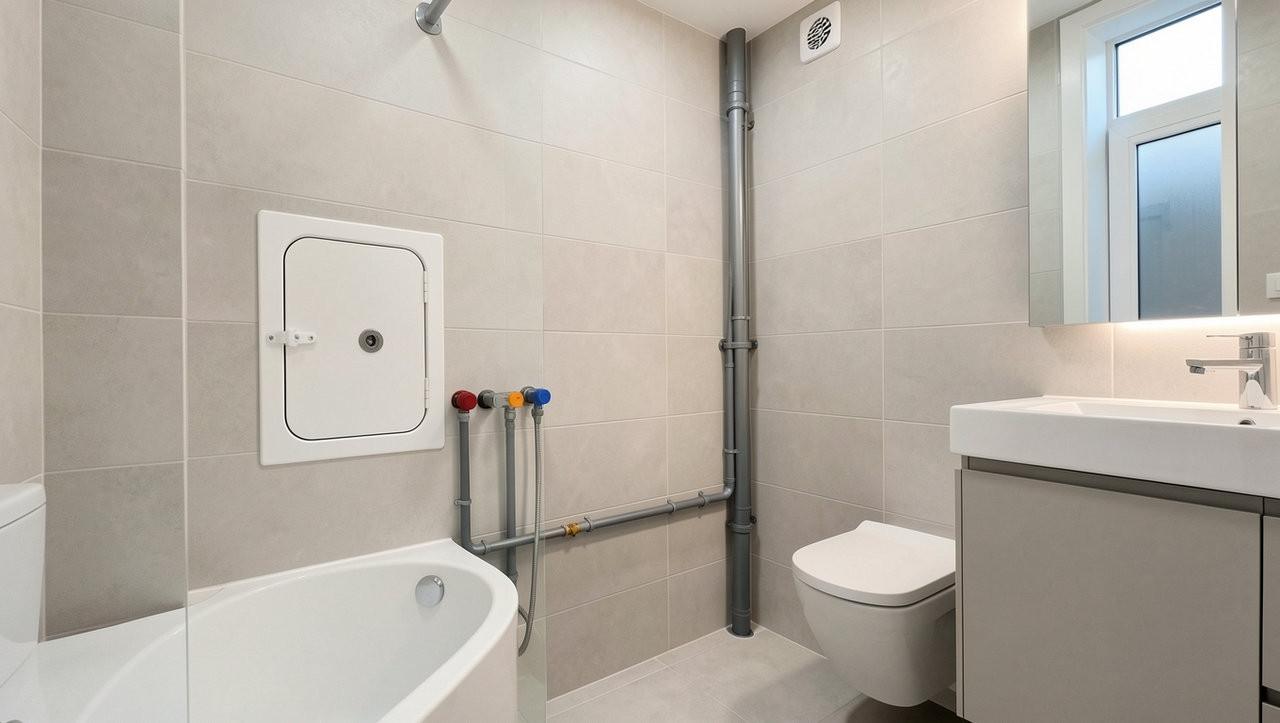

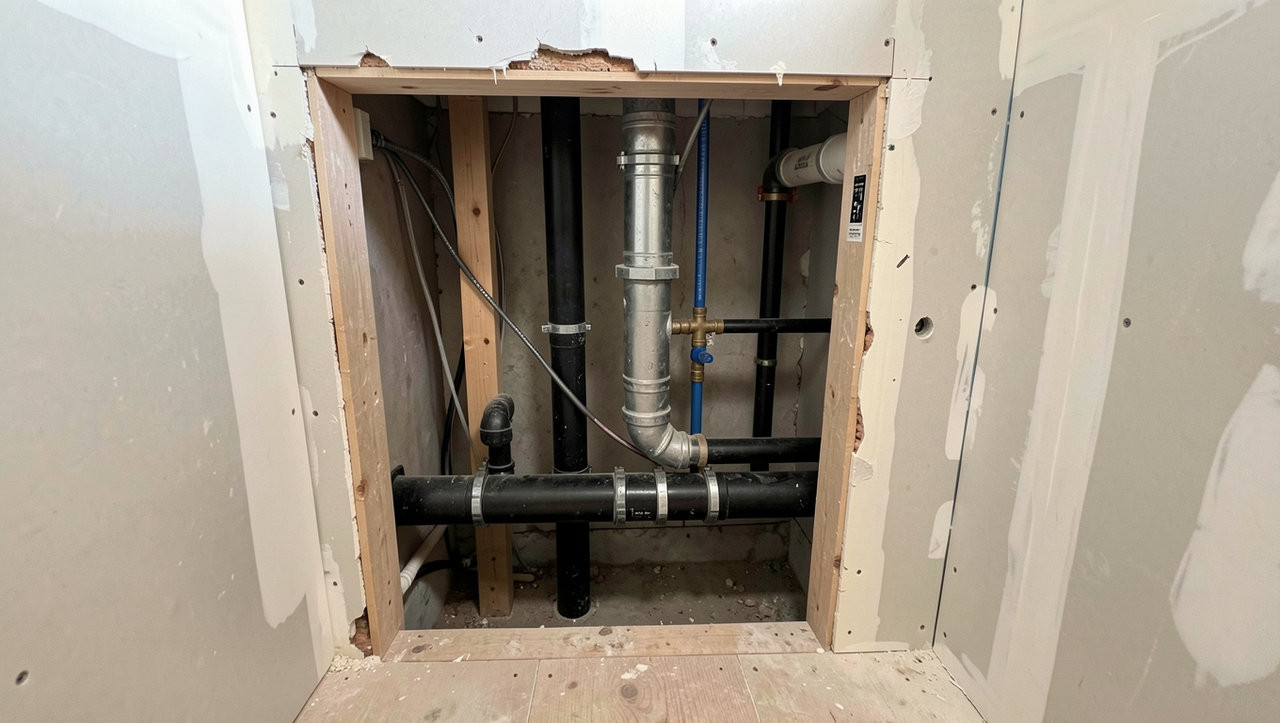

Расчет размеров проема в гипсокартонном коробе под габариты сантехнического троса
Проектируйте смотровое окно с минимальной шириной 300 мм и высотой 400 мм. Такие параметры позволяют свободно вращать рукоятку пружинного вала диаметром 10–16 мм, не задевая края профиля и облицовку. Если сливная труба расположена на глубине более 15 см от поверхности фальшстены, увеличьте ширину отверстия до 500 мм. Это обеспечит угол подачи стальной нити в 45 градусов, что исключает заломы инструмента и повреждение пластиковых стенок отводов при проталкивании пробки. Кроме того, грамотно рассчитанный проем значительно облегчит работу мастерам сервисного центра, когда потребуется профессиональное устранение засоров.
При подборе габаритов створки учитывайте технические характеристики инвентаря для чистки стоков:
- Радиус изгиба профессиональной вертушки составляет 120–200 мм, поэтому узкие рамки 150х150 мм сделают работу невозможной.
- Расстояние от нижней точки рамы до оси раструба должно составлять 50–70 мм для удобного ввода наконечника.
- Свободное пространство по бокам от фитинга (не менее 100 мм с каждой стороны) требуется для захвата троса рукой в защитной перчатке.
- При использовании электрических прочистных машин габариты прохода подгоняются под размеры подающего устройства, обычно это квадрат со стороной 600 мм.
Технология усиления стоечного профиля ПС в месте монтажа тяжелого скрытого люка
Вставляйте внутрь стоечного профиля ПС (50х50, 75х50 или 100х50 мм) сухой антисептированный деревянный брус соответствующего сечения. Плотное прилегание древесины к стальным стенкам предотвращает скручивание металла под весом стальной рамы и облицовочной плитки. Фиксируйте брус саморезами по дереву с шагом 250 мм через боковые полки. Это создает жесткий силовой узел, способный выдержать фронтальное давление и массу створки до 40 кг без деформации каркаса. Применение спаренных профилей «спина к спине» без внутреннего наполнения дает на 30% меньше жесткости на кручение, чем комбинация сталь-дерево.
Для конструкций весом более 15 кг используйте усиленные уголки толщиной 2 мм при соединении вертикальных стоек с направляющими ПН. Стандартные просекатели не обеспечивают нужной прочности узла, поэтому применяйте саморезы с пресс-шайбой или заклепки. Устанавливайте дополнительные горизонтальные перемычки из ПС-профиля над и под проемом. Перемычки соединяйте со стойками с помощью «язычков», вырезанных из боковых полок, и фиксируйте минимум в четырех точках на каждый узел. Такая схема распределяет нагрузку от веса дверцы на соседние элементы обрешетки, исключая провисание геометрии со временем.
Выбор материалов и расчетных параметров
| Вес изделия с плиткой, кг | Тип профиля (толщина стали) | Метод дополнительного усиления |
|---|---|---|
| до 10 | ПС 0.5 мм | Одинарный профиль без вкладышей |
| 10–25 | ПС 0.6 мм | Деревянный брус или спаренный профиль |
| свыше 25 | UA-профиль 2.0 мм | Специальные болтовые соединители |
При использовании массивной керамогранитной отделки замените стандартный ПС-профиль на усиленный UA-профиль толщиной 2 мм. Он предназначен для дверных проемов и выдерживает тяжелое навесное оборудование. Крепите UA-профиль к перекрытиям стальными пятками-уголками и болтами М8. Это исключает люфт каркаса при открывании створки. Обычный тонкостенный металл 0.4–0.45 мм непригоден для таких задач, так как вибрации при работе механизма приведут к появлению трещин на межплиточных швах в течение первых месяцев эксплуатации.
Обшивайте зону вокруг технического окна в два слоя. Первый слой листов крепите к металлокаркасу саморезами длиной 25 мм, второй – 35 мм. Разбежка швов между слоями должна составлять минимум 200 мм. Двойная обшивка увеличивает общую жесткость плоскости и минимизирует риск искривления вертикальных стоек. Стыки листов не должны совпадать с углами проема – делайте Г-образные вырезы в плитах. Такое расположение предотвращает концентрацию напряжений в углах, где чаще всего возникают сколы плитки из-за динамических нагрузок от тяжелой дверцы.
Нюансы фиксации рамы
Закрепляйте внешнюю раму устройства через боковые стенки профиля, предварительно просверлив отверстия в металле и брусе. Используйте болтовое соединение или мощные саморезы, чтобы исключить вырывание крепежа. Расстояние от крепежного элемента до края профиля должно составлять не менее 15 мм. Проверяйте вертикаль лазерным уровнем после каждой затянутой точки фиксации. Перекос рамы даже на 1 мм приведет к заеданию нажимного замка или неплотному прилеганию уплотнителя. При заполнении пространства между рамой и ГКЛ используйте полиуретановый клей или шпаклевку с армирующим волокном для исключения микроподвижек.

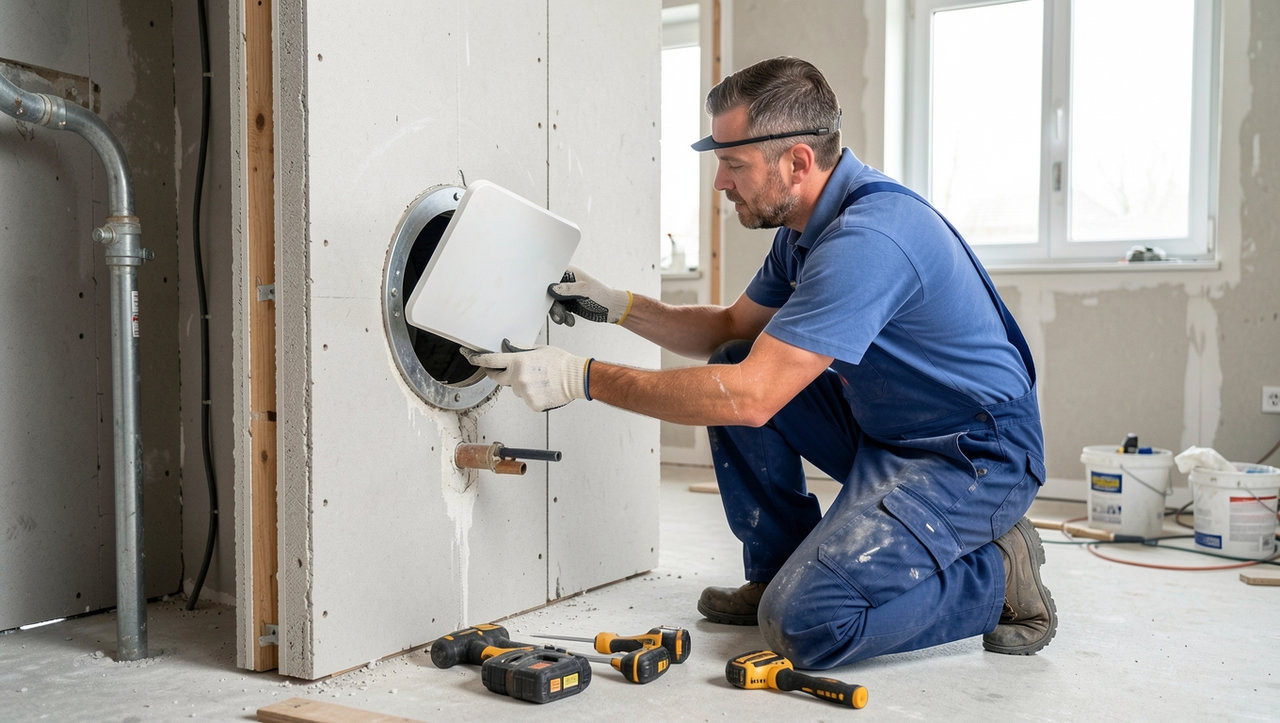

Методика фиксации рамы люка-невидимки к металлическому каркасу саморезами по металлу
Вкручивайте саморезы со сверлом (клопы) длиной 13–16 мм сквозь алюминиевый или стальной профиль створки в направляющие стоечные рейки ПС-2 или ПС-4. Расстояние между точками крепления выдерживайте в пределах 150–200 мм, отступая от углов конструкции на 30–50 мм. Сверлите отверстия диаметром на 0,5 мм меньше калибра шурупа, чтобы избежать деформации тонкостенного основания и обеспечить плотную посадку резьбы. Плоская головка метиза должна входить впотай, не выступая над плоскостью внешней полки более чем на 1 мм. Это исключит перекос облицовочного листа при последующей обшивке и гарантирует ровный межплиточный шов. Если толщина стенки профиля превышает 2 мм, используйте кобальтовые сверла для подготовки посадочных мест.
При затягивании крепежа используйте шуруповерт с ограничителем крутящего момента (муфтой), установленным на среднее значение, чтобы не сорвать шлицы и не прокрутить стержень в металле. Проверяйте геометрию проема лазерным или пузырьковым уровнем после каждой пары зафиксированных точек. Малейшее отклонение от вертикали приведет к заклиниванию петлевого механизма или неплотному прилеганию дверцы к уплотнителю. Фиксируйте внешнюю рамку устройства минимум в четырех точках по вертикальным сторонам. При ширине окна более 600 мм добавьте по два метиза на горизонтальные перемычки. В зонах повышенной вибрации, например, рядом с насосным оборудованием или стояками, наносите каплю резьбового фиксатора на кончик каждого шурупа перед вкручиванием.
Убедитесь, что между каркасом перегородки и коробкой смотрового окна отсутствует люфт. При обнаружении зазора более 2 мм установите стальные проставки или шайбы в местах прохождения крепежа. Плотно притянутая фурнитура предотвращает провисание тяжелой створки с наклеенным керамогранитом, вес которой часто достигает 15–20 кг. После завершения работ проверьте плавность хода: дверца должна открываться без трения о торцы облицовки. Если конструкция оснащена нажимными замками, отрегулируйте их положение относительно ответной планки, добиваясь срабатывания при усилии нажатия не более 2–3 кг. Жесткая сцепка исключает появление трещин на затирке по периметру технологического проема в процессе эксплуатации узла доступа к трубам.
Обеспечение герметичности стыка между рамой люка и листом влагостойкого гипсокартона
Для исключения протечек и деформации ГКЛ наносите полиуретановый герметик в зазор между внешним торцом алюминиевого профиля и кромкой плиты. Используйте состав с адгезией выше 1 МПа к металлам и цементным основаниям. Перед заполнением шва удалите пыль пылесосом и обработайте края влагостойкой панели акриловым грунтом глубокого проникновения. Это предотвратит впитывание влаги из раствора в сердечник листа и последующее крошение гипса вокруг проема. Стык заполняйте на всю глубину профиля, обычно составляющую 12,5 или 15 мм, чтобы создать сплошной барьер для пара.
Технология армирования и финишной изоляции
Наклейте самоклеящуюся ленту из стекловолокна шириной 50 мм поверх стыка, заходя на металлическое основание и поверхность стены. Поверх сетки нанесите слой шпаклевки на полимерной основе, устойчивой к трещинам. При финишной отделке плиткой оставляйте технологический зазор 2-3 мм между облицовкой дверцы и основной плоскостью стены. Заполняйте этот промежуток силиконовой затиркой в цвет основных швов. Силикон сохраняет эластичность при перепадах температуры и вибрациях, возникающих при открывании створки. Применяйте составы с фунгицидными добавками для защиты от плесени в сырых зонах.
Закрепляйте каркас окна доступа саморезами с шагом 150 мм. Выбирайте крепеж с зенкующей головкой, чтобы шляпка уходила в металл на 1 мм ниже плоскости. Это позволит нанести гидроизоляционную мастику ровным слоем без выступов. При использовании обмазочной гидроизоляции наносите два слоя с промежуточной сушкой 4 часа. Первый слой должен заходить на раму на 5-10 мм. Такая многослойная структура защищает внутренние узлы от конденсата, который стекает по трубам внутри короба.
При монтаже в зонах прямого попадания воды, например, в душевых, устанавливайте уплотнительный контур из EPDM-резины на внутренний борт рамы. Этот элемент плотно прижимается к дверце и отсекает капли, просочившиеся через наружный шов. Проверяйте плотность прилегания листом бумаги: он не должен вытаскиваться из закрытого проема. Если зазор неравномерен, отрегулируйте петли с помощью шестигранного ключа. Точная центровка створки снижает нагрузку на герметизирующий слой и продлевает срок его службы без растрескивания.
Соблюдайте температурный режим при работе с клеями и герметиками от +5 до +30 градусов Цельсия. Повышенная влажность воздуха замедляет полимеризацию составов, поэтому обеспечьте вентиляцию в помещении в течение 24 часов после заделки швов. Фактическая толщина клеевого слоя под плиткой на дверце и стене должна совпадать с точностью до 0,5 мм. Это гарантирует, что силиконовый шов по периметру будет иметь одинаковую глубину и не порвется при первом же открытии механизма. Правильно выполненный узел выдерживает давление воды при случайном порыве шланга или протечке фитинга внутри ниши.
Нюансы раскладки керамической плитки на дверце люка для сохранения доступа к прочистке
Рассчитывайте схему облицовки так, чтобы края дверцы совпадали с межплиточными швами. Оставляйте свес кафеля со стороны петель не более 5 мм, иначе при открывании угол упрется в стену и сколет эмаль. С противоположной стороны и по вертикали допускается выступ материала до 50 мм от края стальной рамы. Это позволяет использовать цельные модули без подрезки, сохраняя симметрию рисунка на стене. Приклейте фрагменты на силиконовый герметик или полимерный клей, предварительно обезжирив металлическую поверхность ацетоном. Вес облицовки не должен превышать грузоподъемность петель, указанную в техническом паспорте изделия, чтобы избежать провисания створки и заклинивания механизма.
Технические зазоры и герметизация
Заполняйте периметр открывающегося элемента силиконом в цвет основной затирки вместо цементных смесей. После полного высыхания состава прорежьте его малярным ножом под углом 45 градусов внутрь. Этот метод создает эффект невидимого стыка и защищает внутреннее пространство от влаги. Если планируете использовать рельефный декор, размещайте его так, чтобы линия разреза проходила по плоскому участку. При толщине плит свыше 10 мм выбирайте модели с фронтально-распашным типом петли. Такие устройства сначала выдвигают панель вперед на 15-20 мм и только потом отводят в сторону. Такая траектория исключает трение торцов и повреждение хрупкой керамики при плановом осмотре труб или удалении пробок в стоке.
Используйте вакуумные присоски для первоначальной настройки зазоров перед фиксацией магнитных замков или нажимных систем. Если отделка имитирует натуральный камень с выраженным направлением жил, стыкуйте рисунок с точностью до 1 мм. Не допускайте попадания плиточного клея в подвижные узлы конструкции. Своевременно удаляйте излишки раствора из пазов до его схватывания. Проверьте работоспособность механизма трижды: сразу после приклеивания, после высыхания и после затирки швов. Исправный затвор срабатывает от легкого нажатия, обеспечивая вход к узлам обслуживания без применения физической силы.
Установка магнитных защелок и нажимных замков для моментального открытия короба
Выбирайте неодимовые магниты с силой сцепления от 4 кг на одну точку фиксации. Такой крепеж удерживает плитку весом до 2 кг без люфта и провисания. При фиксации на стальной профиль магниты вкручиваются саморезами через штатные отверстия в пластиковом корпусе. Это исключает случайное смещение декоративной панели при касании. Расстояние между краем проема и центром магнита должно составлять 15 мм для плотного прилегания уплотнительной ленты. Если зазор превышает 2 мм, магнитная сила падает вдвое, что приводит к дребезжанию при работе сантехнического оборудования.
Нажимные механизмы (Psh-to-open) избавляют от необходимости устанавливать ручки на фасад декоративного короба. При нажатии на дверцу пружинный шток выдвигается на 25–40 мм, выталкивая створку наружу. Для корректной работы требуются петли с обратной пружиной или без фиксации. Стандартный ресурс качественного механизма составляет 50 000 циклов срабатывания. Этого достаточно на 15–20 лет эксплуатации при еженедельном осмотре труб. Оптимальный зазор между фасадом и рамой для срабатывания пружины составляет 2–3 мм.
Технические нюансы крепления фурнитуры
При использовании плитки форматом более 30х30 см устанавливайте четыре магнита по углам. Для тяжелого керамогранита толщиной 10 мм применяйте усиленные замки с металлическим зацепом. Пластиковые защелки подходят только для легких пластиковых панелей весом до 500 г. Если створка весит более 5 кг, дополняйте систему страховочными цепочками. Они удержат панель, если магнит соскочит при сильной вибрации или гидроударе в трубах. Цепочка длиной 15–20 см ограничивает падение и защищает напольное покрытие от сколов.
Регулировка замков проводится после полного высыхания плиточного клея. Поворотная головка нажимного механизма позволяет настроить вылет штока с точностью до 1 мм. Это помогает выровнять плоскость дверцы относительно основной стены. Если фасад выступает вперед, вкрутите шток по часовой стрелке. Если дверца западает – выкрутите против. Точная настройка предотвращает заклинивание замка при попадании пыли или влаги в механизм. Смазывайте трущиеся детали силиконовым составом раз в год для сохранения плавного хода.
Комбинированная схема крепления (магниты снизу, петли сверху) упрощает доступ к узлам учета воды. При такой компоновке створка откидывается наверх или в сторону, не требуя полной фиксации руками. Магниты в нижней части предотвращают самопроизвольное открытие от сквозняков или вибрации стиральной машины. Используйте Г-образные кронштейны для крепления ответных металлических пластин к внутренней стороне дверцы. Пластины должны иметь антикоррозийное покрытие, чтобы ржавчина не проступила через межплиточные швы.
Размещайте замки так, чтобы к ним оставался доступ рукой через технологическую щель в случае поломки пружины. Расстояние от края облицовочного материала до оси замка не должно превышать 50 мм. Это минимизирует риск излома края панели при нажатии. Для крупноформатных элементов весом от 10 кг применяйте электромагнитные защелки с питанием 12В и выносной кнопкой. Такое решение гарантирует удержание тяжелых конструкций и исключает риск их падения на ноги при осмотре узлов разводки.
