Кабель вббшв для силовых линий под землей и в зданиях
Кабель ВБШв — силовой бронированный кабель с медными жилами, изоляцией из поливинилхлоридного пластиката, стальной броней из двух лент и наружной защитной оболочкой из ПВХ. Такое исполнение выбирают там, где линии испытывают механические нагрузки, контакт с грунтом или риск случайного повреждения при монтаже и эксплуатации. Подробнее: https://www.rucabel.ru/catalog/vbshv/.
Маркировка читается по элементам конструкции. Буква В указывает на ПВХ-изоляцию жил. Буква Б обозначает броню из стальных лент. Сочетание Шв означает наружный защитный шланг из ПВХ. Отсутствие буквы А в начале маркировки указывает на медные, а не алюминиевые жилы. На практике это означает более высокую гибкость соединений и удобство при оконцевании, при этом масса и цена у медного кабеля выше.
Конструкция

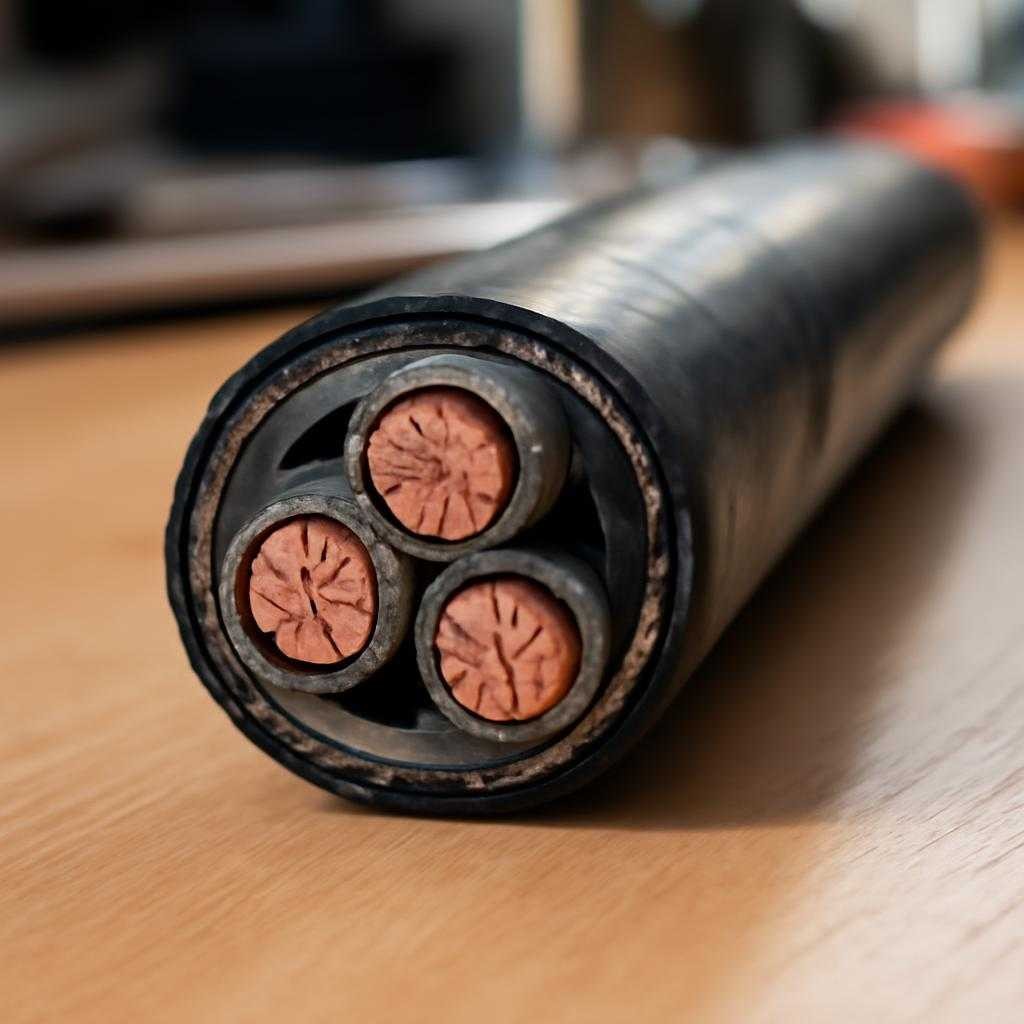

Внутри кабеля расположены одна или несколько токопроводящих жил. Исполнение зависит от назначения линии: встречаются одножильные и многожильные варианты, с круглой или секторной формой жил. Поверх каждой жилы нанесена изоляция. Затем идет внутренняя оболочка или поясная изоляция, которая формирует общий сердечник. Снаружи сердечник закрыт броней из двух стальных лент. Поверх брони нанесен ПВХ-шланг, который защищает металл от влаги, загрязнений и внешней среды.
Броня нужна для защиты от сдавливания, ударов, трения о грунт и случайных воздействий при засыпке траншеи. При этом броня не делает кабель неуязвимым. Сильный изгиб, перекручивание, резкий удар тяжелым инструментом или постоянная вибрация приводят к повреждениям даже у защищенной линии. По этой причине монтаж выполняют с соблюдением радиуса изгиба, без рывков и с аккуратной фиксацией трассы.
Основные свойства
Главная особенность ВБШв — сочетание электрической надежности и повышенной механической стойкости. Кабель применяют для передачи и распределения электроэнергии в стационарных установках. Его прокладывают в земле, в траншеях, в кабельных сооружениях, по строительным конструкциям, в производственных и технических помещениях.
ПВХ-изоляция и наружная оболочка хорошо переносят обычные условия эксплуатации, при этом у материала есть пределы по нагреву и устойчивости к огню. Если для объекта критична пониженная дымообразующая способность, сохранение работоспособности при пожаре или отсутствие коррозионно-активных выделений, подбирают другую марку с нужными индексами, а не базовый ВБШв.
Бронированное исполнение выгодно на длинных наружных участках, на вводах в здания, на трассах через подвалы, мастерские, склады и дворовые территории. Там, где высок риск повреждения оболочки, обычный небронированный кабель требует дополнительных труб, коробов или иных мер защиты. Вббшв часто снижает объем такой защиты, хотя полностью не заменяет грамотную подготовку трассы.
Где применяют
Кабель используют для питающих линий, распределительных участков, вводов в щиты, подключения стационарного оборудования и отдельных зданий. Его выбирают для подземной прокладки без постоянных растягивающих усилий. Это важное ограничение: броня из лент защищает от внешнего давления, но не рассчитана на роль несущего элемента. Если кабель тянут с перегрузкой или подвешивают там, где на него постоянно действует вес пролета, срок службы сокращается.
При прокладке в земле значение имеет сам грунт. Каменистая засыпка, строительный мусор, острые фрагменты кирпича и бетона создают риск для оболочки. По этой причине трассу обычно подготавливают: выравнивают дно, убирают крупные включения, используют мягкую подсыпку. В местах пересечения с дорогами, фундаментами и зонами возможных раскопок вводят дополнительную защиту.
Внутри зданий Вббшв применяют на технических маршрутах, где нужен запас по прочности. Для жилых и общественных помещений решение оценивают по совокупности требований: способ прокладки, пожарная категория помещения, материал стен, число людей в зоне, требования к дыму и газовыделению. Бронированный кабель удобен не везде: он тяжелее, жестче и требует больше места на поворотах.
Выбор сечений и числа жил зависит от нагрузки, длины линии, схемы сети и способа подключения оборудования. Для однофазных цепей часто берут кабель с соответствующим числом жил под фазу, ноль и защитный проводник. Для трехфазных линий — с набором жил под три фазы и дополнительные цепи по задаче. Подбирать конкретное сечение без расчета по току, падению напряжения и условиям прокладки рискованно: внешне похожие варианты дают разный результат по нагреву и потере напряжения.
Цена
Цена Вббшв складывается из нескольких прямых факторов. Первый и самый заметный — сечение жил. Чем больше площадь меди, тем дороже метр. Второй фактор — количество жил. Третий — конструкция самой жилы: однопроволочная или многопроволочная, круглая или секторная. Четвертый — наличие дополнительных особенностей исполнения, если они есть в конкретной позиции.
Сильно влияет стоимость меди и стали. В бронированном кабеле металл занимает значительную долю цены, поэтому рыночные колебания сырья быстро отражаются на прайсах. Влияют и длина бухты или барабана, общий объем закупки, складской остаток, удаленность поставки. Один и тот же кабель в короткой нарезке и на полном барабане стоит по-разному в пересчете на метр.
Сравнивать цену корректно по полной маркировке. Недостаточно спросить просто Вббшв. Нужно учитывать число жил, сечение, номинальное напряжение, форму поставки и требования к сертификатам. Иначе дешевой выглядит позиция с другими параметрами, которая не подходит под задачу. Для сметы полезнее ориентироваться не на минимальную цену из выдачи, а на стоимость готовой линии с учетом муфт, наконечников, прокладки и запаса по длине.
Что проверить перед покупкой
Сначала уточняют условия трассы: земля, помещение, лоток, ввод через стену, наличие влаги, вероятность механических воздействий. Затем определяют рабочую нагрузку и длину участка. После этого выбирают число жил и сечение, проверяют допустимый ток, падение напряжения и совместимость с автоматической защитой.
У продавца или поставщика стоит запросить полную маркировку, данные по конструкции, документ о соответствии и фактическую длину на барабане. При осмотре кабеля проверяют целостность оболочки, читаемость маркировки, отсутствие вмятин, глубоких порезов и следов неправильного хранения. Если кабель долго лежал на холоде, перед разделкой ему дают прогреться, чтобы оболочка не трескалась на изгибе.
Вббшв ценят за понятную конструкцию и широкий круг задач. Это рабочий вариант для стационарных силовых линий там, где нужен запасас по механической защите. Его сильные стороны раскрываются при точном подборе по нагрузке и аккуратной прокладке, а цена становится оправданной, когда условия трассы действительно требуют бронированного исполнения.
