Выбор гидрошпонки для швов фундамента без ошибок на этапе бетонирования
Рабочий шов в фундаменте я всегда рассматриваю как зону повышенного риска. Вода ищет путь по контракту старого и свежего бетона, по раковинам, по местам с плохим уплотнением смеси. Если шов не перекрыт правильно, протечка проявится не по центру стыка, а по слабому участку рядом с ним. По этой причине гидрошпонку подбирают не по каталожной картинке, а по условиям работы шва.
Сначала я определяю тип шва. Для рабочего шва бетонирования нужна шпонка для внутренних или наружных швов, в зависимости от схемы установки. В теле конструкции ставят внутреннюю гидрошпонку. На стороне, обращенной к воде, применяют наружную. Для фундамента с подземной частью выбор зависит от того, с какой стороны идет напор и есть ли доступ к поверхности после распалубки. Если доступа не будет, надежнее закладывать решение в толщу бетона, а не рассчитывать на последующую доработку.
Что выбрать
Главный параметр — назначение шва. Рабочий шов не раскрывается так, как деформационный. По нему нет расчетного взаимного смещения частей конструкции. Из-за этого для рабочего шва не нужна шпонка с большой центральной полостью, рассчитанной на заметные подвижки. Нужна модель, которая надежно анкерится в бетон и перекрывает путь воде через контактный стык.
Дальше я смотрю на гидростатический напор. Чем выше уровень грунтовых вод и глубже подошва фундамента, тем строже требования к шпонке. При небольшом напоре нельзя брать первое попавшееся решение узкой ширины, потому что запас по защите быстро исчезает из-за дефектов укладки. При высоком напоре нужна шпонка с достаточной шириной, развитым анкерным профилем и материаломриалом, который сохраняет форму при бетонировании.
Толщина конструкции тоже влияет на выбор. Слишком широкая гидрошпонка в тонкой плите или стенке создает две проблемы: ее трудно закрепить без смещений, и бетон хуже проходит вокруг ребер. Слишком узкая в массивном фундаменте дает слабую зону отсечки воды. Я обычно соотношу ширину шпонки с толщиной элемента так, чтобы с обеих сторон оставался нормальный защитный слой бетона и место для уплотнения смеси.
Отдельно оцениваю форму фундамента и конфигурацию шва. На прямых участках монтаж проще. На углах, в примыканиях плиты к стене, в местах пересечения лент и ростверков число ошибок резко растет. Если узел сложный, беру систему, для которой доступны штатные угловые и Т-образные элементы либо материал, пригодный для качественной сварки в цехе и на площадке. Стык, собранный из подрезок без нормальной сварки, теряет герметичность раньше остальной линии шва.
Материал и профиль

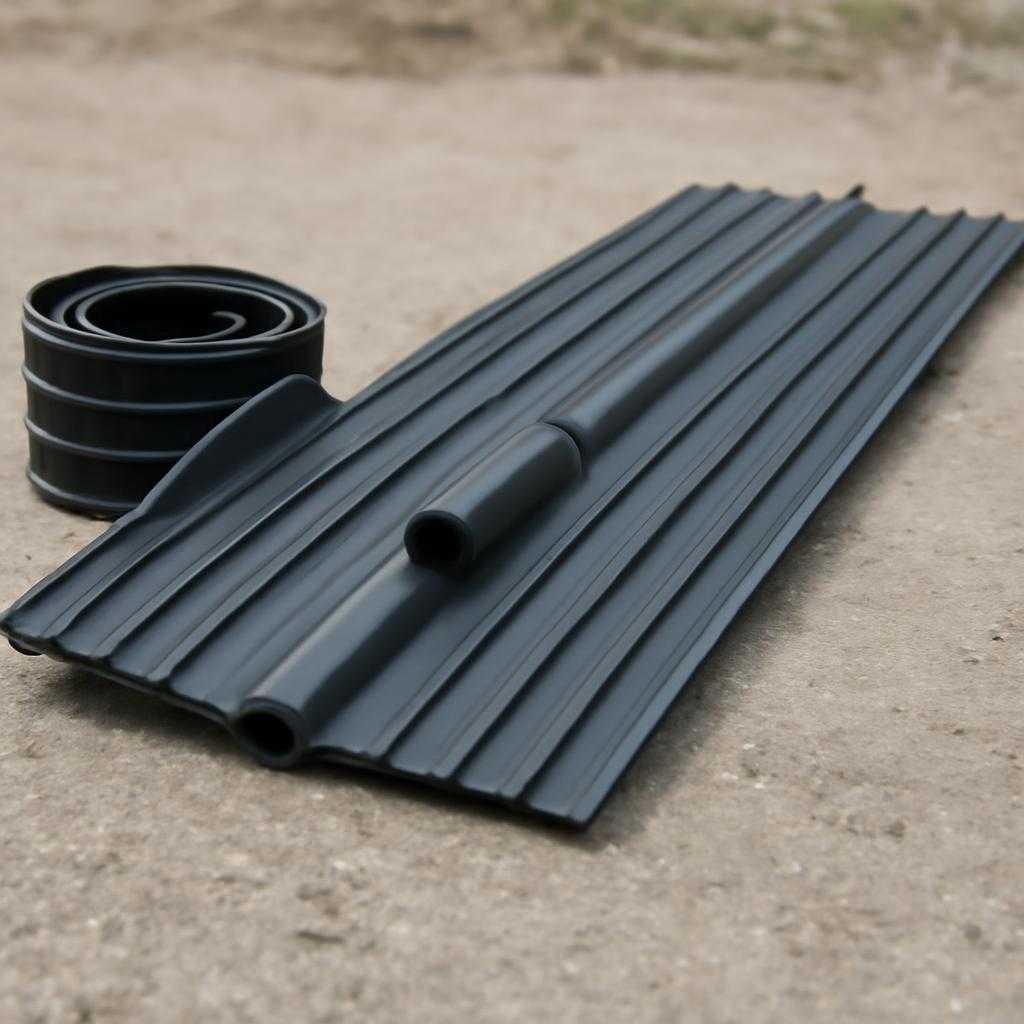

Для гидрошпонок применяют эластичные полимеры. В практике строительства чаще используют ПВХ или резиновые составы. Я выбираю материал не по привычке, а по условиям монтажа и работы конструкции. ПВХ удобен для сварки, дает ровные соединения при соблюдении технологии. Резиновые варианты хорошо переносят деформации и механическое воздействие, на качество стыков сильно зависит от способа соединения и дисциплины на объекте.
Профиль шпонки для рабочего шва беру с анкерными ребрами, которые надежно зажимаются бетоном с двух сторон. Центральная часть подбирается без избыточной подвижности, если шов не расчетный деформационный. Для фундамента подвалов, резервуарых частей, приямков и плит ниже уровня воды я избегаю слишком мягких профилей, которые ведет при укладке смеси. Чем стабильнее геометрия при бетонировании, тем меньше риск, что шпонка уйдет с оси шва.
Нужно проверить совместимость с технологией бетонирования. Если в узле густое армирование, крупный заполнитель и сложный доступ для вибратора, профиль с высокими ребрами и большой шириной создает пустоты вокруг себя. В подобной зоне я либо меняю профиль на менее массивный, либо корректируют состав смеси и схему укладки. Гидрошпонка работает только в плотном бетоне. Каверны рядом с ней сводят смысл установки к нулю.
Монтаж без брака
Даже правильно выбранная шпонка не прощает небрежный монтаж. По рабочему шву ее ставят строго по оси стыка. Половина профиля остается в первом захвате бетонирования, вторая половина — во втором. Смещение в сторону уменьшает глубину заделки и создает канал для фильтрации. Я всегда проверяю фиксацию до подачи смеси: шпонку не должно выгибать, крутить или затягивать в одну сторону.
Крепление подбирают так, чтобы не повредить профиль. Проколы в теле шпонки недопустимы вне специальных монтажных зон, если они предусмотрены производителем. В противном случае отверстие превращается в готовую точку протечки. На вертикальных участках важна частота креплений, чтобы лента не гуляла под весом бетона и вибрацией.
Особое внимание уделяю сварным соединениям. Стык двух отрезков выполняют в одной плоскости, без ступенек, пережогов и непроплавленных участков. Хороший шов по прочности и геометрии близок к целому профилю. Если место соединения толще, жестче или уже оосновного тела шпонки, при бетонировании и работе конструкции там возникает слабое место. Для контроля достаточно осмотра, проверки соосности и пробной растяжки на образцах, когда объект ответственный.
Перед второй захваткой рабочий шов очищают от цементного молочка, грязи и рыхлого слоя. Если на поверхности остается мусор, вода пойдет не через шпонку, а по прилегающему контакту бетона. При высоком уровне ответственности я рассматриваю шпонку как часть системы защиты шва, а не как единственное средство. Тогда к ней добавляют шпонку набухающего типа или инъекционный шланг. Инъекционный шланг — канал для последующей закачки ремонтного состава в зону шва, если после пуска выявится фильтрация. Но базовую герметичность все равно обеспечивает правильно выбранная и нормально установленная гидрошпонка.
Если говорить коротко о практическом выборе, я иду по простой схеме. Сначала определяю, рабочий шов или деформационный. Потом смотрю, где стоит вода и какой напор ожидается. После этого сверяю ширину и профиль с толщиной фундамента, армированием и способом бетонирования. В конце оцениваю, как будут выполнены углы, стыки и фиксация на площадке. Когда все четыре пункта сходятся, гидрошпонка работает в конструкции, а не только на бумаге.
