Воздух как инженерный ресурс
За два десятка лет в расчётном цехе мне довелось выводить на стройплощадку самые разные схемы: от компактных приточно-вытяжных станций в апартаментах до мощных чиллеров для серверных ферм. Каждый новый объект рождается с разговора с архитектором, тасканием рулетки по полу и сбором метеоданных.
Фундаментом служит психрометрический баланс. Я начинаю с замера тепловлажностных импульсов: приток солнечной радиации, количество людей, удельное тепловыделение оборудования. На указанной стадии в ход идёт пирометр, анемометр и геликоидный манометр для старых производственных корпусов.
От эскиза к расчёту
Передо мной всегда чистый лист и таблица метеостанции. Коэффициент солнечного инсоляционного потока, гидрометеорологические ряды, роза ветров — исходные данные, из которых формируется нагрузка. С учётом заданного класса энергоэффективности выбираю предельный расход воздуха, а запас закладываю по методу Динодоясса, чтобы система спокойно держала пиковые часы.

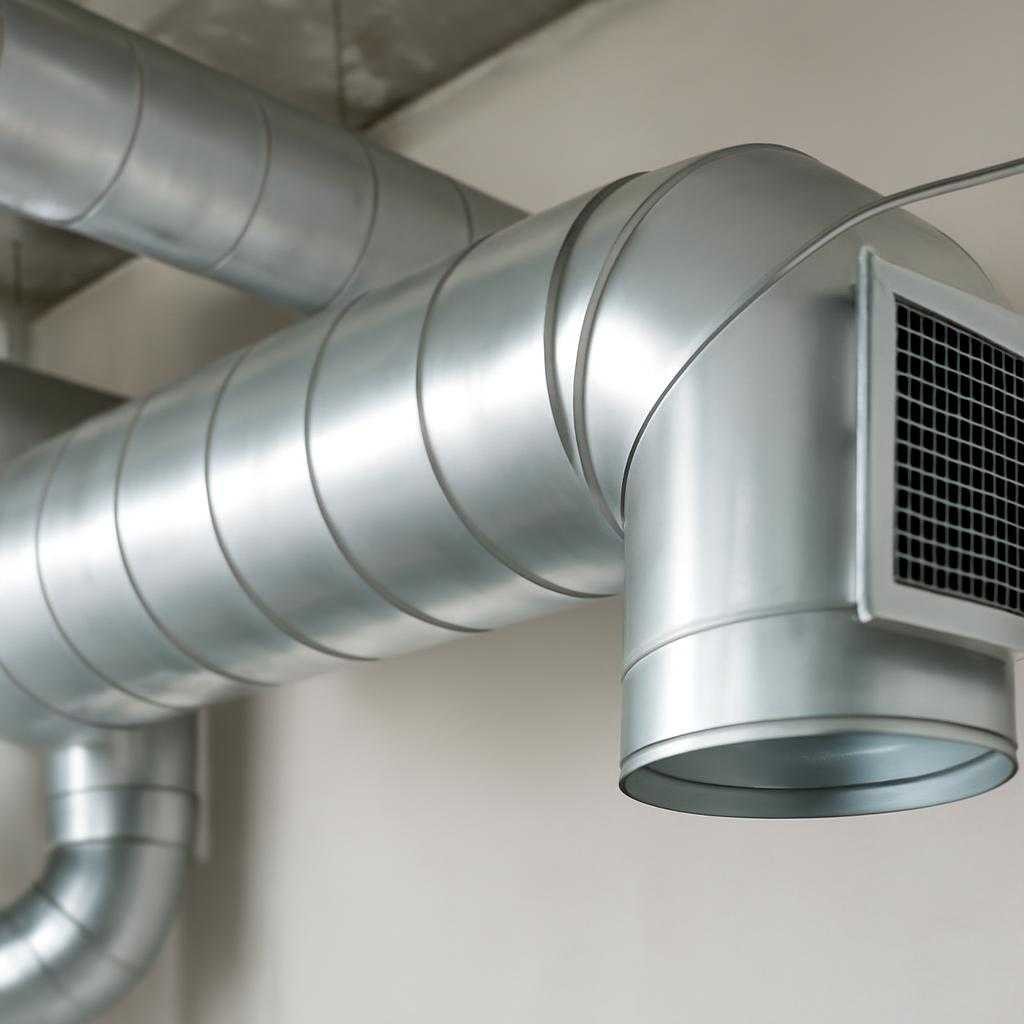

Далее рисую трассы. Каналы прячу в фальшбалках, за подвесными потолками, иногда стягиваю в коллектор с овальными сечениями. Ради снижения турбулентности предусматриваю плавные радиусы, вставляю шумоглушители с лабиринтными перегородками и компенсаторы для температурных колебаний. При скорости выше трёх метров в секунду закладываю сегментированные засечки, чтобы лопасти жалюзи не пели.
На цифровой модели мгновенно вижу потери давления. Допустимый лимит расходую на фильтры: G4 для грязи, F7 для мелкодисперсной фракции. Если объект жилой, закладываю перекрёстный теплообменник с рекуперацией до семидесяти двух процентов, при продажемышленной задаче выбираю ротор с гигроскопическим диском, чтобы сохранить влагу.
Аэродинамический каркас
Конструктив диктует металл: оцинкованная сталь 0,9-1,2 мм, реже PPs для агрессивной химии. Фланцы тяну из алюминия с EPDM-уплотнителем. Чтобы избежать иссушающей тяги в рабочих зонах, рассеиватели выбираю рамочно-щелевые с регулируемым профилем, в залах с высоким потолком подвешиваю текстильные диффузоры, они создают мягкое ламинарное облако.
Шум считаю по спектру NR. Компрессорно-конденсаторный блок обшивают панелями с минеральной ватой плотностью сто двадцать килограммов на куб. Для притока используют вентилятор с задним загибом лопаток, давление которого стабилен при перепаде. Балансирую систему демпферами на крыльчатке, потом подтверждаю результат горячим пуском и пирометрией корпуса.
Интеграция и пуско
Автоматика строится на Modbus RTU. Притока и вытяжки связаны через PI-регулятор, датчики СО2 размещают на высоте дыхательной зоны. В алгоритм ввожу линейный предиктор, который затягивает режим до наступления перегрева, благодаря чему компрессор работает без рывков.
Перед сдачей провожу комплексное опробование: испытание на герметичность мыльной пеной, аэро дымовое тестирование, термография кабельных трасс. Протоколы подписываю лишь после того, как разница температур между притоком и вытяжкой укладывается в проектный коридор, а уровни шума держатся ниже тридцати семи децибел.
Когда воздух течёт правильно, интерьер дышит, техника не перегревается, а люди перестают замечать саму систему. Ради такого баланса я лавирую между акустикой, теплотехникой и архитектурой, будто дирижирую невидимым оркестром, где каждая решётка — гобой, а каждый вентилятор — контрабас.
