Водяной теплый пол без ошибок: практика монтажа, расчета и долгой службы
Водяной теплый пол я ценю за спокойный, ровный характер обогрева. Радиатор греет точкой, а контур под стяжкой разливает тепло по площади мягко, без резких перепадов. Пол перестает быть холодной плитой под ногами и превращается в большой низкотемпературный прибор. У такого решения есть своя логика, свои ограничения и своя дисциплина монтажа. Если собрать систему аккуратно, без спешки и случайных узлов, дом получает устойчивый микроклимат, тихую работу и предсказуемый расход энергии.
Принцип работы прост по схеме, но тонок в деталях. По трубам циркулирует теплоноситель с умеренной температурой, обычно ниже радиаторной. Тепло поднимается вверх через стяжку или настильный слой, прогревает покрытие и уже от него передается воздуху и предметам. Восприятие такого обогрева отличается от конвекции: ноги чувствуют приятное тепло, а воздух не пересушивается быстрыми потоками. При грамотной настройке помещение не перегревается, а поверхность пола не обжигает ступню.
Основа системы — контуры из трубы, коллекторный узел, насос, арматура, теплоизоляция, демпферная лента и слой, который распределяет тепло. Если источник тепла выдает высокую температуру, ставят смесительный узел. Он подмешивает остывший теплоноситель из обратки к подаче и держит нужный режим в петлях. Для контроля используют расходомеры, термостатические клапаны, сервоприводы. Сервопривод — маленький исполнительный механизм, который открывает или прикрывает конкретный контур по команде термостата. На словах конструкция выглядит спокойно, а на объекте каждый элемент влияет на поведение всей системы.
Где водяной пол раскрытьывается лучше всего? В частных домах с котлом, тепловым насосом, пеллетной установкой. Низкотемпературный характер обогрева хорошо сочетается с источниками, у которых высокий КПД держится именно на умеренной подаче. В квартире картина сложнее. Подключение к центральному отоплению почти всегда упирается в ограничения по проекту, гидравлике и ответственности перед соседями. Самовольная врезка в стояк — прямой путь к конфликтам, разбалансировке системы и очень дорогим последствиям.
Где система раскрывается
Перед выбором я смотрю на теплопотери помещения, высоту пирога пола, тип финишного покрытия и режим проживания. Если дом сезонный, с частыми паузами в отоплении, инерция бетонной стяжки способна раздражать: пол долго выходит на режим и не любит резких команд. Если дом постоянного проживания, ровный фоновый обогрев ощущается как хорошо настроенный инструмент: без суеты, без рывков, без шума. В спальнях и детских такой формат особенно приятен, а в санузлах и кухнях раскрывается еще ярче из-за плитки.
Часто спрашивают, можно ли сделать водяной пол единственным отоплением. Да, но при одном условии: теплопотери дома просчитаны честно, а шаг укладки, длина контуров и температура подачи подобраны под реальную нагрузку. Плохо утепленный дом превращает теплый пол в бегуна с рюкзаком из камня. Он старается, греет, но не догоняет потери через стены, окна и перекрытия. В таком случае либо усиливают ограждающие конструкции, либо добавляют радиаторы в зонах пикового холода.
Один из ключевых вопросов — выбор трубы. На практике чаще беру сшитый полиэтилен PE-Xa, PE-RT или металлопласт. У каждого варианта свой характер. Сшитый полиэтилен устойчив к температурным циклам и хорошо переносит монтаж, PART удобен гибкостью, металлопласт держит форму и облегчает укладку. Критично наличие кислородного барьера EVOH. Иначе кислород постепенно проникает в теплоноситель и ускоряет коррозию металлических частей системы. Труба без барьера в закрытом контуре похожа на маленькую щель в лодке: вода не хлещет ручьем, но неприятности накапливаются тихо.
Диаметр трубы в жилых помещениях обычно 16 или 20 мм. Наиболее ходовой вариант — 16 мм. Он удобен при укладке, дает понятную гидравлику и хорошо ложится в стандартный шаг. Длина одной петли ограничивается не прихотью монтажника, а сопротивлением потоку. Слишком длинный контур душит циркуляцию, прогрев делается неровным, настройка коллектора превращается в утомительную борьбу. Поэтому контуры стараются делать сопоставимыми по длине, без сильного разброса.

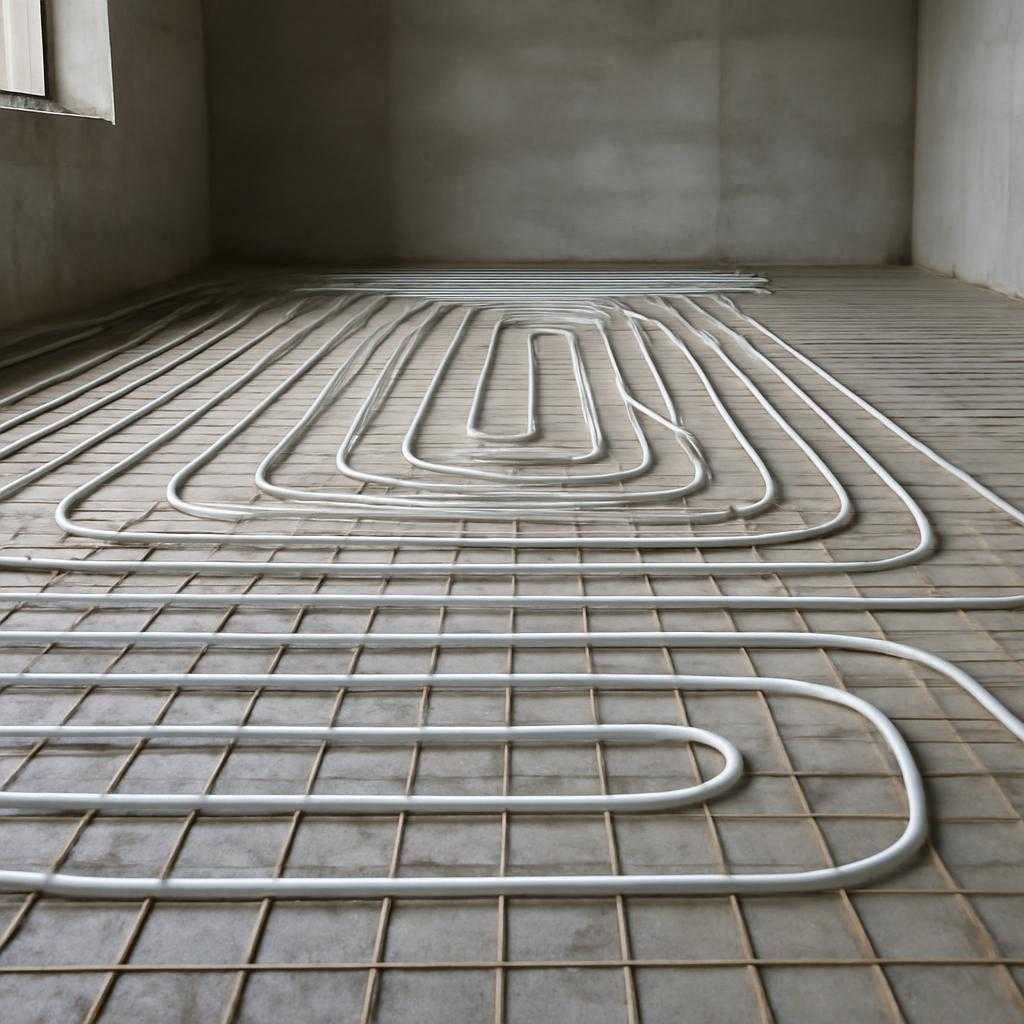

Схем укладки две: «улитка» и «змейка». Я почти всегда отдаю предпочтение «улитке» в основных помещениях. Подача и обратка идут рядом, температурное поле выходит ровнее, пол греется спокойнее по всей площади. «Змейка» подходит для узких зон или местной компенсации холода у наружной стены, но по равномерности уступает. Шаг укладки — отдельная тема. Малый шаг повышает плотность теплового потока, но тянет за собой расход трубы, гидравлику и толщину пирога. Крупный шаг экономит материалы, зато дает риск полосатого прогрева, когда ступня улавливает разницу между соседними нитками.
Основание и пирог
Хороший теплый пол начинается не с коллектора, а с основания. Черновая плита эли стяжка нужна ровная, чистая, без слабых участков. Перепады съедают толщину конструкции, создают пустоты и мешают нормальной укладке утеплителя. Дальше идет теплоизоляция. Ее задача — направить поток вверх, а не кормить теплом перекрытие. Над холодным подвалом или по грунту слой делают серьезнее, над отапливаемым этажом — скромнее. Если сэкономить на утеплителе, часть энергии уйдет вниз, словно вода в песок.
По периметру помещения ставят демпферную ленту. Она компенсирует линейное расширение стяжки при нагреве. Без нее край плиты упирается в стены, копит напряжение и отвечает трещинами. В больших помещениях и на сложной геометрии устраивают деформационные швы. Если контур пересекает такой шов, трубу в месте прохода защищают гильзой. Гильза — оболочка, которая дает трубе свободу микродвижения и предохраняет ее от перетирания о кромку конструкции.
Под трубу укладывают маты с бобышками, сетку с крепежом или гладкий утеплитель с фиксаторами. У каждого способа свои плюсы. Бобышки ускоряют раскладку, сетка удобна на нестандартной геометрии, гладкие плиты дают свободу шагу. Мне ближе вариант, где разметка читается сразу и фиксация не ослабевает до заливки. Труба не любит сюрпризов: случайный подъем над плоскостью потом оборачивается разной толщиной защитного слоя и пятнистым прогревом.
Над трубами чаще устраивают цементно-песчаную или полусухую стяжку. Ее задача — принять тепло от контура и распределить по поверхности. Слишком тонкий слой делает пол нервным и местами горячим, чрезмерно толстый превращает систему в тяжелый маховик. Нужен баланс между прочностью, тепловой инерциией и временем отклика. В состав смеси часто вводят пластификатор — добавку, которая улучшает подвижность раствора и снижает риск пустот вокруг трубы. Пустота рядом с контуром работает как глухая пауза в музыке: тепло там спотыкается.
Отдельная категория — сухие настильные системы по деревянным перекрытиям. Там нет массивной мокрой стяжки, а тепло распределяется алюминиевыми пластинами и листовыми материалами. Решение легкое, быстрое, удобное для реконструкции старых домов. Но и тут нужна точность. Дерево живет своей жизнью: реагирует на влажность, передает звуки, не любит перегрузку. Если подойти к такой системе небрежно, вместо комфорта получится набор поскрипываний и вялый обогрев.
Коллекторный шкаф лучше располагать так, чтобы длины контуров получались близкими. Сам коллектор — сердце распределения. На подающем гребне стоят расходомеры, на обратном — регулирующая арматура или клапаны под сервоприводы. Там же размещают воздухоотводчик, сливные краны, иногда узел подмеса, термометры, манометры. Когда шкаф установлен далеко и неудобно, монтажник начинает крутить систему длинными петлями, а гидравлика отвечает капризами. Здесь география дома напрямую влияет на будущий комфорт.
Регулировка и запуск
Расчет теплового пола начинается с теплопотерь. Я смотрю на площадь остекления, ориентацию по сторонам света, материал стен, качество утепления, высоту помещения, тип покрытия. Плитка, кварцвинил, инженерная доска, ламинат — у каждого покрытия свое термическое сопротивление. Чем оно выше, тем тяжелее теплу выйти наружу. Из-за этого одно и то же помещение под плиткой и под толстымой деревянной доской потребует разных настроек. Дерево придает интерьеру живое тепло, но для инженера оно похоже на свитер, надетый на батарею.
Температура поверхности пола в жилых комнатах держится в комфортном диапазоне, в санузлах допускается чуть выше. Гонять по контурам слишком горячую воду ради быстрого результата — плохая идея. Покрытие страдает, ходить неприятно, инерция стяжки усиливает перерегулирование. Нам нужен ровный, спокойный режим. Здесь полезен погодозависимый контроль. Автоматика меняет температуру подачи по уличному датчику, и система подстраивается под реальную погоду, а не живет по одному фиксированному числу.
Гидравлическая балансировка — тема, которую недооценивают. Каждый контур имеет свое сопротивление, свою длину, свою отдачу. Если оставить коллектор без настройки, короткие петли получат лишний расход, длинные — недостаточный. ощущается ногами: один участок теплый, другой вялый. Балансировка выравнивает расход по расчетным значениям. На практике я иду от проекта, потом уточняю по фактической работе системы. Здесь полезна аккуратность часовщика: четверть оборота на клапане иногда меняет картину заметно.
Перед заливкой контуры заполняют водой и опрессовывают. Опрессовка — проверка герметичности под повышенным давлением. Она выявляет слабые соединения, случайные повреждения, дефекты арматуры. Заливать стяжку по пустым трубам нельзя. Контур под рабочим давлением лучше держит форму, а любой прокол легче заметить сразу. После набора прочности стяжки запускают прогрев по ступеням, без резкого скачка температуры. Бетон не любит шок. Быстрый нагрев провоцирует трещины, как резкий мороз после дождя ломает тонкий лед.
Финишное покрытие под водяной теплый пол подбирают не по картинке, а по совместимости с нагревом. Керамогранит и плитка работают отлично: высокая теплопроводность, стабильная геометрия, комфортный отклик. Кварцвинил часто показывает хороший результат, если производитель допускает укладку на теплый пол. Ламинат годится при нормальном классе и ограничении температуры поверхности. Натуральное дерево капризнее: любит умеренность, стабильную влажность и грамотную подложку. Толстый ковролин сверху — почти как шуба на печке.
Из частых ошибок назову несколько. Первая — укладка трубы под стационарной мебелью без ножек, крупной ванной, кухонным гарнитуром. Там тепло запирается, полезной отдачи нет, а отдельные зоны нагружаются лишним нагревом. Вторая — хаотичный шаг без привязки к наружным стенам и потерям. Третья — слабая теплоизоляция вниз. Четвертая — длинные контуры ради экономии на выходах коллектора. Пятая — попытка обойтись без смесительного узла при источнике с высокой температурой. Шестая — ранний запуск до высыхания стяжки. Каждая из этих ошибок потом тянет деньги и нервы.
Есть и менее очевидные нюансы. Укладка трубы с слишком малым радиусом изгиба повреждает структуру стенки. Место пережима не лопается сразу, но запас надежности там уже не тот. Крепление дюбелями после заливки без схемы контуров — известная беда: один неверный проход сверла, и пол превращается в место аварийного ремонта. Для защиты делают фотофиксацию, хранят исполнительную схему, а в ответственных зонах используют трассоискатели. Инженерия любит память, импровизация здесь обходится дорого.
Для источников тепла разница принципиальная. Конденсационный котел с теплым полом работает особенно слаженно, потому что низкая температура обратки улучшает режим конденсации. Тепловой насос раскрывает свою экономичность по той же причине. С твердотопливным котлом систему связывают через буферную емкость. Буфер сглаживает скачки мощности и защищает контуры от перегрева. Иначе теплый пол получает температуру, с которой ему не по пути. Я бы сравнил буфер с грузом на длинном маятнике: он успокаивает резкие колебания и возвращает системе плавность.
Редкий, но полезный термин — эксергия. Простыми словами, эксергия показывает качество энергии, ее способность выполнить полезную работу. Для теплого пола высокая температура не нужна, и как раз в этом скрыта красота системы: она берет энергию «спокойного качества» и превращает ее в комфорт без перегрева и суеты. Еще один термин — термическая стратификация, то есть расслоение воздуха по температуре. У теплого пола она слабее, чем при высокотемпературных приборах, поэтому внизу не холодно, а под потолком не скапливается лишний жар.
Эксплуатация у грамотно собранной системы довольно тихая. Иногда слышно работу насоса, иногда в начале сезона выходят остатки воздуха. Если контур завоздушен, участок пола греет плохо, расходомер ведет себя нестабильно. Воздух удаляют через коллектор, а причины ищут в заполнении, автоматике воздухоотведения, скорости потока. Шум в трубах, свист на арматуре, дерганая работа сервоприводов обычно указывают на ошибки настройки. Хорошо отбалансированный теплый пол ведет себя почти незаметно, словно надежный фон в доме, о котором не вспоминаешь каждый час.
По сроку службы многое упирается в качество трубы, воды, арматуры и культуры монтажа. Скрытая часть системы не прощает случайных муфт в толще пола. Контур укладывают цельным отрезком от коллектора до коллектора, без соединений в стяжке. Латунные элементы выбирают нормального сплава, без сомнительной экономии. Если вода жесткая, с большим количеством примесей, полезны фильтрация и корректная подготовка теплоносителя. Когда в системе есть алюминиевые и стальные части, кислородный режим приобретает особый смысл. Инженерная долговечность рождается из мелочей, а гибнет обычно из-за одной «незаметной» экономии.
С точки зрения бюджета водяной теплый пол дороже на этапе монтажа, чем простая радиаторная разводка. Нужны утеплитель, труба, коллектор, автоматика, стяжка, работа по укладке. Зато при хорошем проекте и подходящем источнике тепла эксплуатация выходит разумной, а комфорт ощущается ежедневно. Здесь нет фокуса или магии. Есть инженерная честность: считать потери, не обманывать себя с пирогом пола, не смешивать несовместимые узлы, не гнаться за мгновенным нагревом. Тогда пол работает как ровное зимнее солнце — не жжет, не шумит, а медленно и уверенно наполняет дом теплом.
