Утеплённая шведская плита: тёплый фундамент с инженерией внутри
Утеплённая шведская плита, или УШП, — монолитное плитное основание мелкого заложения, собранное сразу с теплоизоляцией, закладными коммуникациями, контуром тёплого пола и готовой черновой поверхностью под чистовое покрытие. Я много раз видел, как один и тот же участок диктует разный подход к фундаменту, и УШП ценят именно за собранность конструкции: основание, утепление, отопление и подготовка пола работают как один узел, а не как разрозненный набор операций.
Сердце решения — железобетонная плита, лежащая на уплотнённой подушке из инертных материалов. Инертные — песок, щебень, отсев, то есть сыпучие слои, которые не гниют, не насыщают среду органикой и держат геометрию после трамбования. Под плитой размещают теплоизоляцию, чаще из экструзионного пенополистирола. У него закрытая ячейка, низкое водопоглощение и высокая прочность на сжатие. По периметру формируют утеплённый борт, чтобы отсечь мостики холода. Мостик холода — участок, через который тепло уходит быстрее, чем через соседние зоны, словно в плотной ткани нашёлся распоротый шов.
Как устроена УШП
Слои идут в строгом порядке. Сначала снимают растительный грунт и выводят пятно застройки в отметки. После укладывают геотекстиль — разделительный слой, который не даёт песку уходить в грунт и держит пирог основания в рабочем состоянии. Затем насыпают песчаную подушку с послойным уплотнением. Поверх неё часто устраивают слой щебня или отсева, чтобы улучшить дренирование и стабилизировать основание. Дальше размещают инженерные вводы: канализацию, водопровод, гильзы под кабели. Гильза — защитная труба большего диаметра, внутри которой проходит коммуникация, она спасает трассу от повреждения и упрощает замену.

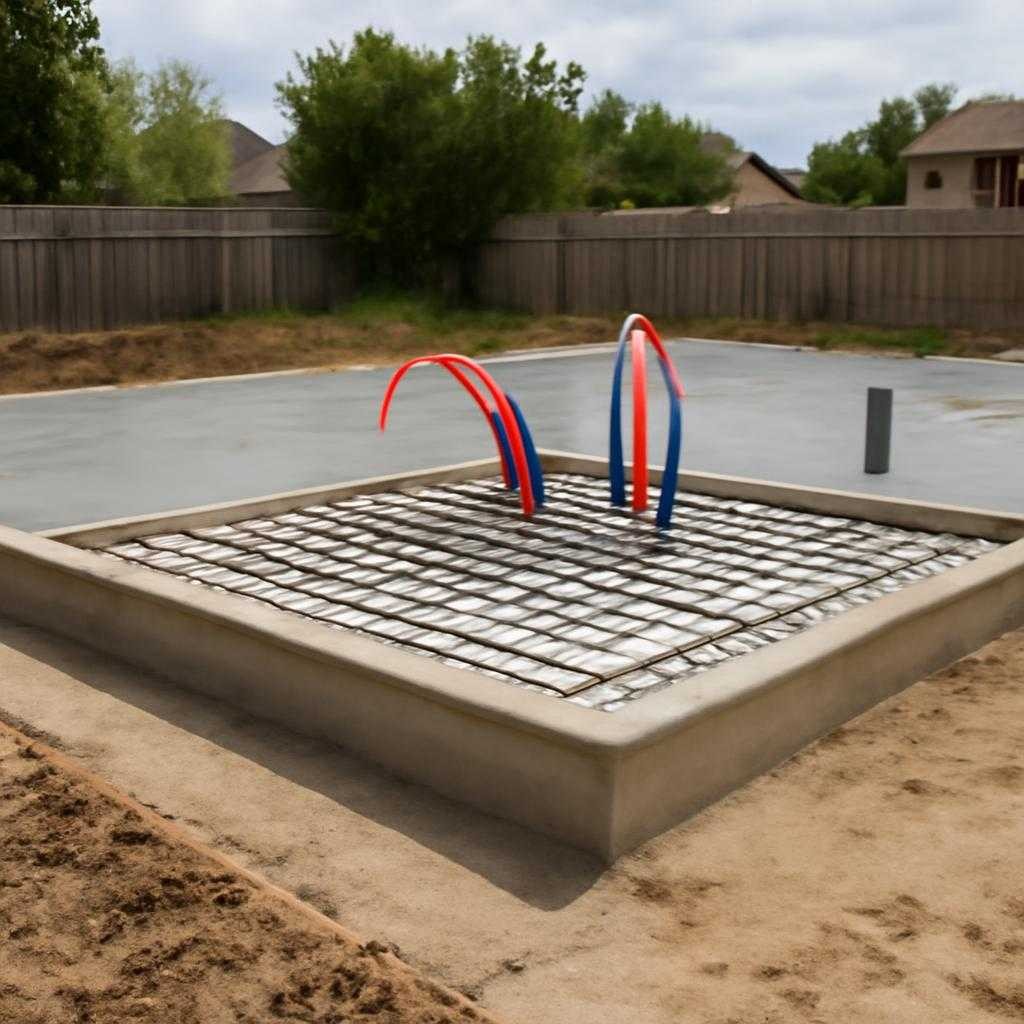

После подготовки основания монтируют утеплитель, собирают опалубку, вяжут арматурный каркас и раскладывают контуры водяного тёплого пола. Контур — замкнутая петля трубы, по которой циркулирует теплоноситель. Перед бетонированием систему опрессовывают. Опрессовка — проверка труб повышенным давлением, чтобы выявить дефекты соединений до заливки. Затем принимают бетон, уплотняют его глубинным вибратором и выравнивают поверхность. На выходе дом получает готовую тёплую плиту, где нижний этаж уже имеет базу под финишное покрытие.
УШП относят к энергоэффективным основаниям не ради красивого термина. Главная логика проста: тепло не проваливается в грунт, а остаётся внутри теплового контура. При классической схеме с ленточным фундаментом и полом по грунту часть задач распределяется по разным этапам: отдельно фундамент, отдельно утепление пола, отдельно стяжка, отдельно отопление. В УШП эти операции собраны в одну технологическую линию. За счёт такой связки уменьшается число стыков, переходов, случайных ошибок на сопряжениях.
Где раскрываются плюсы
Первое преимущество — теплотехника. Плита укрыта утеплителем снизу и по кромке, а трубы тёплого пола находятся в бетонной массе. Бетон в таком случае работает как теплоаккумулятор. Теплоаккумуляция — способность массы накапливать тепло и отдавать его постепенно, без резких скачков температуры. Пол прогревается ровно, без холодных полос, а в помещении уходит чувство сырого низа, знакомое владельцам плохо утеплённых оснований.
Второе — скорость цикла. Когда проект выполнен грамотно, на объекте не возникает длинной цепочки из отдельных мокрых процессов. Коммуникации уже заведены, основание под пол готово, дополнительная стяжка часто не нужна. Для частного дома такой темп дорогого стоит: меньше пересечений между бригадами, меньше поводов вскрывать готовые слои ради забытой трубы или кабеля.
Третье — предсказуемая геометрия. УШП даёт ровную горизонтальную плоскость. Для отделочников ровный пол — как чистый нотный стан для музыканта: рисунок укладки, раскрой плитки, монтаж перегородок, установка кухни идут без борьбы с перепадами и локальными провалами. На больших площадях такая точность избавляет от лишней толщины выравнивающих смесей и от неприятных сюрпризов при монтаже дверей.
Четвёртое — работа на проблемных грунтах в рамках проектных условий. Плита распределяет нагрузку по площади, а не передаёт её в грунт узкой лентой. За счёт этого основание ведёт себя спокойно на слабопучинистых и среднепучинистых грунтах при правильной подготовке подушки, дренаже и отведении воды. Пучение — подъём грунта при замерзании влаги в порах. Если описать образно, лента спорит с грунтом локально, а плита договаривается с ним всей подошвой сразу.
Тепло и долговечность
УШП ценят и за то, что отопительный контур живёт в среде с мягким температурным режимом. Трубы скрыты в бетоне, защищены от механических повреждений и не контактируют с ультрафиолетом. При нормальном проектировании длины контуров, шага укладки и гидравлики система работает спокойно и тихо. Гидравлика в данном случае — баланс расхода и сопротивления в петлях, от которого ззависит равномерность прогрева. Если один контур слишком длинный, он «задыхается» по потоку, если грамотно рассчитан, температура по полю плиты выходит ровной.
К долговечности добавляется сухой режим эксплуатации нижней зоны дома. Когда узел основания отсечён от грунтового холода и капиллярной влаги, снижается риск сырости, выпадения конденсата на краевых участках и локального переохлаждения пола. Капиллярный подсос — движение влаги вверх по мелким порам материала, как по тонким фитилям. В хорошей УШП эту дорогу влаге перекрывают дренирующие слои, гидроизоляционные решения и сама логика пирога.
Есть ещё один сильный момент: комфорт при низких температурах теплоносителя. Радиаторной системе часто нужен горячий график, а водяной тёплый пол работает на умеренных значениях. Для тепловых насосов и конденсационных котлов такой режим особенно выгоден. Конденсационный котёл раскрывает высокий КПД на низкотемпературной подаче, когда активно использует скрытую теплоту водяного пара из дымовых газов. На практике дом с УШП ощущается не как коробка на холодной подставке, а как сосуд, где тепло разлито по всему нижнему горизонту.
Граница применимости
У технологии есть строгая дисциплина исполнения. Ошибки, допущенные до бетонирования, обходятся дорого, поскольку коммуникации и контуры отопления остаются внутри плиты. По этой причине проект инженерии продумывают заранее: точки санузлов, кухня, котельная, выпуски канализации, трассы воды, электровводы. Перенос унитаза на полтора метра после заливки уже не похож на лёгкую правку, он напоминает хирургическое вмешательство в собранный механизм.
Ограничения связаны и с участком. Если на площадке высокий уровень грунтовых вод, слабые водонасыщенные грунты, торфяники, выраженный уклон, задача решается после геологии и расчёта. Иногда УШП остаётся лучшим вариантом, иногда выигрывает иная схема: свайно-ростверковое основание, заглублённая лента, плита иной конструкции. Геология здесь не формальность. Она показывает состав грунтов, их несущую способность, глубину промерзания, водный режим. Без этих данных фундамент выбирают вслепую.
Нужно помнить и про массу дома. УШП отлично подходит для каркасных домов, газобетона, керамических блоков, одноэтажных и двухэтажных частных зданий в пределах расчёта. Для тяжёлых коробок с нетипичными нагрузками инженеру приходится считать армирование, толщина плиты, рёбра жёсткости, напряжения в основании. Рёбра жёсткости — утолщённые зоны плиты под несущими стенами и концентрированными нагрузками, они работают как силовой скелет внутри бетонного листа.
Цена вопроса часто выглядит выше на старте, если сравнивать УШП с «голой» лентой без пола, утепления и отопления. Но честное сравнение делают по равнозначному набору работ: фундамент, утеплённый пол, инженерные воды, тёплый пол, стяжка, подготовка основания под отделку. При такой оптике картина заметно меняется. УШП не любит дробления сметы на удобные иллюзии, она любит полный баланс работ.
Практический вывод
Как специалист, я считаю УШП одним из самых цельных решений для частного дома, где нужен тёплый, ровный и предсказуемый нулевой цикл. Её сила не в модном названии, а в инженерной цельности. Основание не спорит с отоплением, утепление не существует отдельно от конструкции, коммуникации не прячут наудачу. Когда проект собран грамотно, а исполнение держит точность по отметкам, уплотнению, армированию и бетону, дом получает тихую опору с хорошей теплотехникой и понятной эксплуатацией.
Если описать УШП одной метафорой, я бы назвал её тёплой ладонью под домом. Ладонь держит вес без резких точек давления, сохраняет тепло и не даёт холоду подползать снизу. За эту собранную, спокойную работу технологию и выбирают там, где ценят не шумный эффект, а ясный инженерный результат.
