Устройство теплых полов: практика монтажа, узлы, режимы и скрытые ошибки
Я монтирую теплые полы много лет и отношусь к ним как к инженерной системе, а не как к приятному дополнению к отделке. Пол греет иначе, чем радиатор: тепло поднимается большой мягкой волной от всей плоскости, без перегретых зон у окна и холодных карманов у внутренних стен. У хорошей системы нет суеты в работе: она набирает режим плавно, держит температуру ровно, не сушит воздух перегревом и не спорит с напольным покрытием. Когда заказчик получает именно такой результат, почти всегда совпадают три вещи: грамотный расчет, аккуратный монтаж и трезвый выбор между водяной и электрической схемой.
По устройству теплые полы делят на водяные и электрические. Водяной вариант работает на циркуляции теплоносителя по трубам, уложенным в стяжке или в сухих настольных модулях. Электрический греет кабелем, матом или инфракрасной пленкой. Я предпочитаю начинать разговор не с цены комплекта, а с конструкции перекрытия, высоты пирога, режима эксплуатации и тарифа на энергоноситель. В одном доме водяной контур становится тихим и экономным сердцем отопления, а в другой квартире тонкий кабель под плиткой закрывает вопрос комфорта без мокрых процессов и без подъема уровня пола на заметную величину.
Основание и пирог
Любой теплый пол начинается с основания. Если плита перекрытия гуляет по отметкам, сыплется, звенит пустотами или тянет сырость, никакая дорогая автоматика не исправит беду. Я проверяю плоскость, прочность верхнего слоя, влажность и наличие мостиков холода по периметру. Затем собирается пирог пола: основание, гидроизоляция при нужде, теплоизоляция, демпферная лента, нагревательные элементы, слой распределения тепла и финишное покрытие. Водяная схема почти всегда нуждается в полноценной изоляции снизу, иначе часть энергии уходит вниз, словно огонь в камине с открытой заслонкой.
Теплоизоляция подбирается по плотности и по прочности на сжатие. Под стяжкой применяют плиты, которые держат нагрузку без ползучести. Ползучесть материала — медленная деформация под постоянным давлением, у мягкой изоляции она приводит к просадкам, микротрещинам стяжки и гулу покрытия при ходьбе. По периметру клеится демпферная лента. Она принимает линейное расширение стяжки при нагреве, чтобы плита не упиралась в стены. Без нее пол временами ведет себя как туго натянутая мембрана барабана: сначала молчит, потом отвечает треском швов.

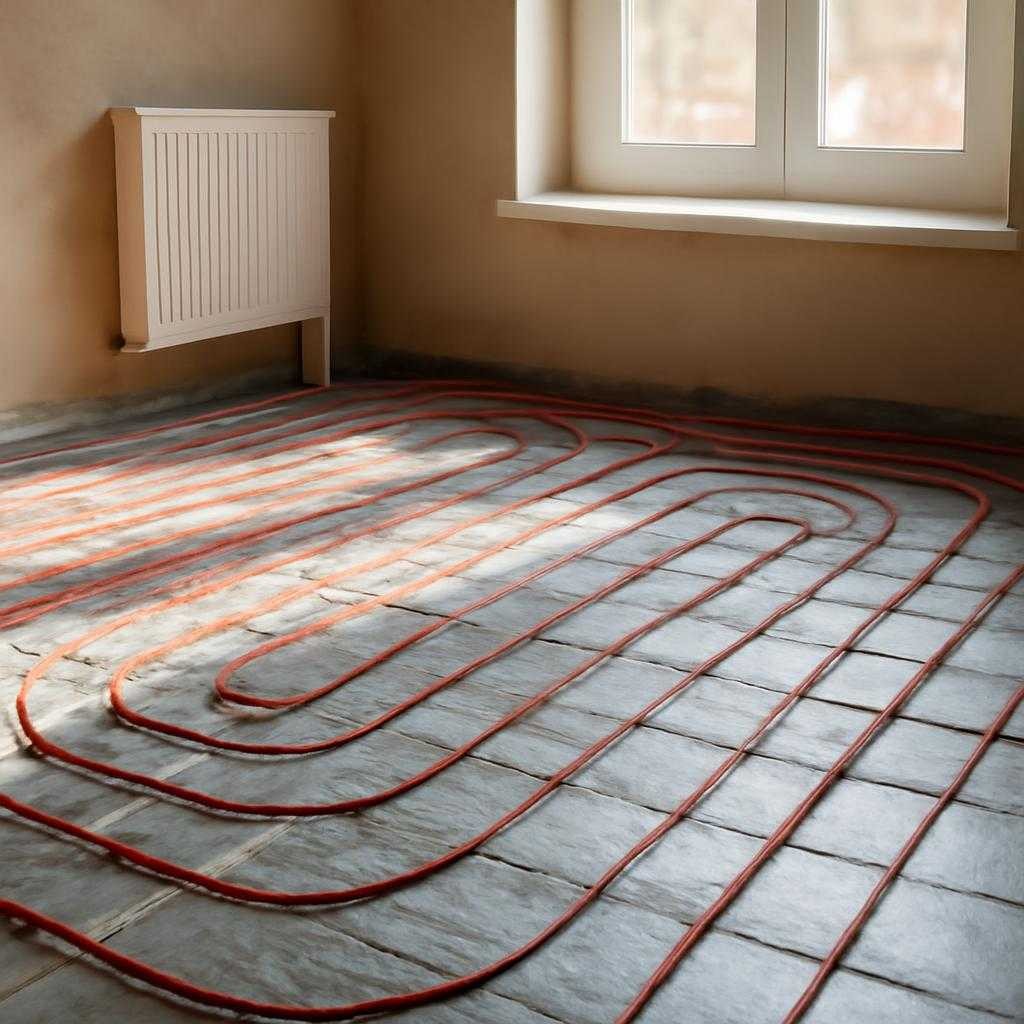

У водяного теплого пола главный рабочий орган — трубный контур. Чаще беру сшитый полиэтилен PE-Xa или термостойкий полиэтилен PE-RT с кислородным барьером EVOH. Кислородный барьер — слой, который тормозит проникновение кислорода через стенку трубы, без него стальные элементы системы стареют быстрее из-за коррозии. Трубу укладывают змейкой или улиткой. Улитка дает ровную картину температур по поверхности, поскольку подающая и обратная ветви идут рядом. Змейка проще на узких участках, но на длинных петлях формирует заметный перепад от начала к концу контура.
Я всегда считаю длину петли и шаг укладки. Слишком длинный контур душит насос гидравлическим сопротивлением, а редкий шаг дает полосатый пол: одна полоса теплая, следующая прохладнее. Нормальная поверхность ощущается цельной, без шахматной игры под стопой. Для наружных стен и оконных зон шаг ообычно уменьшают, поскольку там выше теплопотери. Так создается краевая компенсация — усиленный прогрев холодной зоны у ограждающей конструкции. Термин редкий, но суть простая: пол у окна работает плотнее, чтобы стекло не тянуло тепло на себя.
Стяжка над трубой выполняет две задачи: фиксирует контур и распределяет тепло по площади. Тут важна не одна лишь толщина, а сочетание толщины, марки раствора, армирования и режима сушки. Когда стяжка слишком тонкая, она перегревается локально и стареет рывками. Когда чрезмерно массивная, пол становится инертным, как большой маховик: долго разгоняется и долго остывает. Инерция приятна в доме постоянного проживания, но мешает там, где нужен быстрый отклик по расписанию. Для снижения трещинообразования применяют фиброволокно или сетку, а при больших площадях нарезают деформационные швы. Шов размыкает поле стяжки на отдельные карты, чтобы тепловое расширение не собирало внутренние напряжения в одной точке.
Коллекторный узел водяного пола заслуживает отдельного внимания. В нем сходятся контуры, расходомеры, запорная арматура, воздухоотводчики, термостатические клапаны и, при нужде, смесительный узел. Смесительный узел понижает температуру подачи в контуры пола, когда источник тепла дает воду горячее нужного. Для напольного отопления перегретый теплоноситель вреден: поверхность пола перестает быть комфортной, покрытия стареют быстрее, а регулирование превращается в дерганый процесс. У грамотно собранного коллектора каждый контур виден, балансируется и обслуживается без акробатики с ключами в нише.
Тонкости монтажа
Электрический теплый полл по устройству кажется проще, но у него свои строгие правила. Кабельные системы выпускают в виде отдельного нагревательного кабеля и готовых матов на сетке. Маты удобны под плитку на тонкий слой клея, когда высота пола на вес золота. Свободный кабель подходит для сложной геометрии и точного расчета шага. Инфракрасная пленка работает иначе: греющие полосы из углеродного состава излучают тепло в поверхностные слои покрытия. Под ламинатом в сухих комнатах пленка уместна, а под плиткой я отношусь к ней осторожно, поскольку узел с клеем и влажными зонами любит предсказуемые решения.
Для электрических систем критичны удельная мощность, состояние электропроводки и качество автоматики. Если пол задуман как основной источник отопления, расчет ведется по теплопотерям помещения, а не по красивой цифре из буклета. Для комфорта под плиткой в санузле одна мощность, для утепленной лоджии — другая. Питание проходит через УЗО и автомат, соединения выполняются в соответствии с мощностью линии, а датчик температуры ставится в гофротрубке между витками кабеля. Гофра нужна не для красоты: если датчик выйдет из строя, его меняют без вскрытия пола. Пренебрежение такой мелочью превращает ремонт в хирургическую операцию по живой отделке.
Температурный датчик пола и терморегулятор формируют характер системы. С дешевым регулятором даже хороший кабель ведет себя нервно: перегревает, переохлаждает, щелкает реле без толку. С нормальной автоматикой пол держит заданный ритм. Здесь уместен термин гистерезис — диапазон отклонения вокруг заданной температуры, при котором регулятор не включает и не выключает нагрев. Если гистерезис слишком широкий, колебания ощущаются ногой. Если слишком узкий, автоматика начинает суетиться, а ресурс коммутации уходит впустую.
Финишное покрытие диктует половину правил. Керамогранит и керамическая плитка дружат с теплым полом лучше многих материалов: высокая теплопроводность, стабильная геометрия, спокойная реакция на циклы нагрева. Ламинат, кварц-винил, инженерная доска, линолеум подбирают по допуску производителя к напольному отоплению и по термическому сопротивлению. Термическое сопротивление — способность слоя тормозить прохождение тепла, чем оно выше, тем труднее теплу выйти наружу. Толстая мягкая подложка под ламинат в таком узле работает как зимняя шапка на батарее. Пол греет, а комната получает остаток.
Есть и менее очевидные детали. Под стационарной мебелью без ножек, под кухонными островами, крупной сантехникой, встроенными шкафами нагревательные элементы не укладывают. Закрытая площадь мешает нормальному отводу тепла, электрический кабель перегревается, а водяной контур греет ненужный массив. При раскладке я заранее прошу план мебели. Пара часов на бумаге экономит дни переделок после укладки плитки. В водяной схеме нельзя пересекать деформационный шов цельной трубой без защитной гильзы. В электрической нельзя резать кабель для подгонки длины. У пленки нельзя нарушать зоны реза, указанные изготовителем. У каждого типа есть своя дисциплина, и она не терпит импровизаций.
Ошибки и режимы
Чаще всего проблемы рождаются не из-за самой идеи теплого пола, а из-за поспешных решений. Первая типичная ошибка — слабая теплоизоляция или ее ототсутствие над холодным основанием. Вторая — завышенная длина контуров и плохая балансировка по расходомерам. Третья — попытка включить нагрев на полную мощность сразу после заливки стяжки. Цементный камень набирает прочность и отдает влагу по своему ритму, форсированный прогрев рвет структуру, открывает микротрещины и изгибает плитку. Я запускаю водяной пол поэтапно, с плавным набором температуры, а кабельный — после выдержки клея или стяжки в сроки, которые диктует состав, а не календарное нетерпение.
Отдельный разговор — теплотехника помещения. Теплый пол не обязан закрывать любой дефицит утепления. Если дом продувается по примыканиям, окна теряют слишком много тепла, а наружные стены промерзают, полу приходится работать на пределе. Поверхность нагревается выше комфортной, но чувство уюта не приходит. Человек ощущает горячую плитку и холодный объем комнаты — странное сочетание, похожее на костер в сырой пещере. Поэтому я всегда смотрю на дом целиком: ограждающие конструкции, вентиляцию, остекление, сценарий проживания.
В санузлах и на кухнях теплый пол ценят за тактильный комфорт и быстрое высыхание влажных зон. В спальнях я предпочитаю умеренные режимы без перегрева поверхности. В детских важна ровная температура без резких качелей. В прихожих полезен запас мощности у входной зоны, где обувь приносит снег и воду. На первых этажах по грунту водяная схема особенно выигрышна, если правильно собран пирог с изоляцией и отсечкой влаги. В квартирах с центральным отоплением самовольное подключение водяного теплого пола к стоякам недопустимо: гидравлика дома ломается, соседние кквартиры получают чужие эксперименты. Для таких объектов уместнее электрические решения или согласованные инженерные схемы в составе проекта.
Я часто слышу вопрос о выборе между стяжечной и настильной водяной системой. Стяжечная версия надежна, тиха, хорошо распределяет тепло, но добавляет массу и высоту. Настильная собирается на легких моделях с алюминиевыми теплораспределительными пластинами. Она удобна по деревянным перекрытиям, где лишний вес нежелателен. Пластина забирает тепло у трубы и разносит его в стороны, уменьшая полосатость поверхности. Такой пол быстрее откликается на регулирование, но к качеству сборки и плотности контакта всех слоев я отношусь особенно строго: любой воздушный зазор в узле съедает эффективность. Воздушная прослойка тут как ватная пробка в горлышке бутылки — поток тепла упирается и теряет напор.
Обслуживание теплого пола несложное, если узлы доступны и собраны без хитростей. У водяной системы проверяют давление, работу насосной группы, чистоту фильтров, показания расходомеров, корректность автоматики. Перед отопительным сезоном полезен осмотр коллектора и соединений. У электрической контролируют работу терморегулятора и защитной автоматики. Сам нагревательный кабель, закрытый в конструкции пола, живет долго при отсутствии механических повреждений и при нормальном режиме. На стройке опаснее всего не эксплуатация, а чужая невнимательность: сверление пола без схемы укладки, крепеж в слепую, штробление рядом с муфтами и датчиками.
Срок службы системы во многом зависит от культуры монтажа. Я храню схемы контуров, фото этапов, отметки датчиков и модулейуфт, маркировку автоматов, паспорта оборудования. Для хозяина дома такая папка ценнее многих рекламных обещаний. Через годы она дает ясный ответ, где проходит труба, какой кабель уложен в комнате, каков шаг, где деформационные швы, какой уставкой жила автоматика. Инженерия любит память. Когда память утеряна, каждая мелкая переделка превращается в поиски с металлоискателем и молитвой о точном бурении.
Если подвести мой практический опыт к короткой формуле, она звучит просто: теплый пол хорош там, где конструкция пола, источник тепла, автоматика и покрытие говорят на одном языке. Водяная система раскрывается в доме с постоянным проживанием, с продуманной котельной или с низкотемпературным источником тепла. Электрическая уверенно решает задачу локального комфорта, ремонта без тяжелой стяжки, точечного прогрева отдельных помещений. Красивый результат рождается не из моды и не из спора брендов, а из точной сборки узлов. Тогда пол работает как скрытое солнце под отделкой: его не видно, о нем быстро перестают думать, но дом держит спокойное, ровное тепло.
