Тёплый пол без ошибок: профессиональный алгоритм
Укладываю тёплый пол в стяжку пятнадцатый год подряд. За плечами коттеджи, мансарды, студии в высотках. Делюсь проверенной методикой без маркетингового тумана. Любой этап снабжен формулами и практичными нормами расхода.
Термический расчёт
Стартую с баланса теплопотерь. Использую упрощённую формулу Q = ΔT × R × S, где ΔT — разница между внутренней и наружной температурой, R — коэффициент теплопередачи ограждений, S — площадь помещения. При ΔT = 35 °C и ограждениях с R = 2 Вт/м²·К комнату 16 м² греет контур мощностью 2800 Вт. Для кабеля беру 110–120 Вт/м², для водяной трубы — 70 Вт/м² при шаге змеевика 150 мм. Запас 15 % закладывается против форс-мажора и акустических потерь.
Материалы по норме:
• труба PEX-a Ø16 × 2 мм — 1,2 м на м² при спиральной схеме,
• утеплитель PIR 35 кг/м³ — 50 мм внутрь, 100 мм по грунту,
• демпферная лента 8 × 150 мм — периметр + проём,
• армосетка 100 × 100 × 4 мм,
• кабель twin-core с экранированием — шаг 90–110 мм,
• * стяжка М300 на кальциево-глиноземистом цементе, фибра 800 г/м3, ACE-пластификатор 0,8 %.
Укладка труб

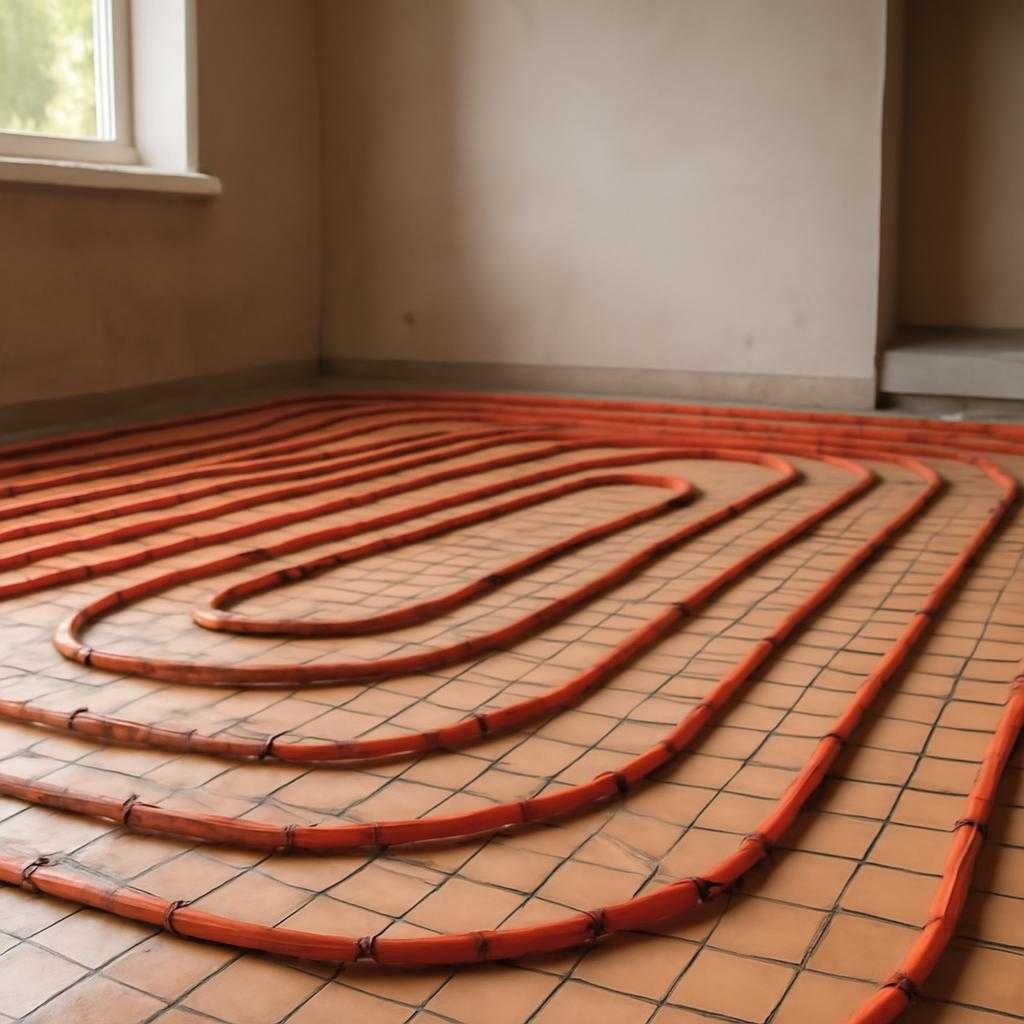

Основание обеспыливают пылесосом, грунтую комплексом полимер-силан. Дальше рулонный гидробарьер, утеплитель, сетка. Деформационные швы прорезаю через 25 м² и у дверей — толщина шнура ПВХ = толщина стяжки. Трубу разворачиваю «улиткой»: старт от окон, финиш у коллектора. Радиус изгиба ≥5 d, иначе сужение проходного сечения. На сетке фиксирую клипсами через 0,6 м. Контуры держу до 90 м при ΔT подачи-обратки < 10 °C. Давление опрессовки 6 бар в течение суток, падение ≤0,02 бар.
Кабель греющий раскладывают змейкой. Скрещивать жилы недопустимо, шаг у внешней стены снижаю до 90 мм. Типовой датчик-термопара прячу в гофру Ø16 мм между двумя нитками: замена без вскрытия покрытия.
Заливка стяжки
Смесь подаю насосом под давлением, толщина над трубой — 45–65 мм, над кабелем — 30–40 мм. Усадку гашу виброрейкой с амплитудой 3000 кол/мин. После начального схватывания протягиваю «вертолётом»: так зерно уходит вниз, поверхность закрывается цементным молочком. Деформационные швы прорезаю ножом-карбидом через 8 часов, глубина = ⅓ слоя. Выдержка — 28 суток при +15…+25 °C, первые трое суток накрываю полиэтиленом, опрыскиваю дважды в день.
Первый прогрев выполняю на седьмой день: подача +25 °C, потом шаг 5 °C / 24 ч до расчётных 40–45 °C. Быстрее — риск кавитационных микротрещин. Термический инерцией стяжки ~4 ч: прогнозирую график включения с учётом суточного тарифа.
Отладка автоматики:
• смесительный узел с трёхходовым клапаном Kv = 1,6,
• коллектор с расходомерами 0–5 л/мин,
• сервоприводы NC 230 В,
• погодозависимый регулятор с пьезодатчиком на фасаде.
Энергопакет держит энтальпийную дельту 7–8 °C — комфорт стопе, экономия газу.
Сервис и профилактика
Раз в три-четыре сезона промываю контуры ортофосфатом, контролирую pH 8–9,5. Кабельный сектор проверяю мегомметром: сопротивление изоляции >1 ГОм. Осень — лучший момент для ревизии: стяжка ещё тёплая, конденсации нет.
Частые просчёты:
• тонкий утеплитель — теплопотери в перекрытие,
• шаг трубы >200 мм — зебра на ламинате,
• отсутствие демпфера — стяжку разрывает по периметру,
• кабель без экрана — радио-наводки в доме.
Придерживаясь приведённого алгоритма, получаю ровную температуру пола, срок службы контура > 50 лет, коэффициент полезного действия котла +6 % относительно радиаторной схемы.
