Теплый пол: устройство, виды и нюансы работы под покрытием
Теплый пол — система низкотемпературного обогрева, при которой тепло поднимается от поверхности пола вверх мягким, ровным фронтом. Для жилого пространства такой способ обогрева ощущается иначе, чем радиаторный: воздух не перегревается под потолком, у ног нет холодной зоны, температура распределяется спокойнее. Я не раз наблюдал одну и ту же картину на объектах: при грамотно собранной системе дом воспринимается тише, уютнее, собраннее, будто само помещение перестает спорить с погодой за окном.
Основа работы просто: нагревается не воздух, а массив пола. Стяжка или настильный слой набирает тепло, после чего медленно отдает его в помещение. За счет такой инерционности пол работает как аккумулятор. У радиатора характер иной: быстрый нагрев, быстрый отклик, выраженная конвекция. У теплого пола — длинная волна, ровная подача, меньшая разница температур по высоте комнаты. Именно по этой причине система хорошо ощущается в спальнях, детских, ванных, кухнях, на первых этажах и над холодным подпольем.
Виды систем
Есть два основных класса: водяной теплый пол и электрический. Водяной собирают из труб, по которым циркулирует теплоноситель. Чаще всего используют сшитый полиэтилен PEX, термостойкий полиэтилен PE-RT или металлополимерную трубу. Электрический вариант работает за счет кабеля, нагревательного мата или инфракрасной пленки. У каждого решения свой характер, своя область применения, свой набор ограничений.
Водяной теплый пол я считаю самым уместным для частного дома с котельной. Причина понятна: низкая температура подачи хорошо сочетается с конденсационными котлами, тепловыми насосаминасосами, буферными емкостями. Такой контур экономичен при длительной работе и на большой площади. Температура теплоносителя в нем заметно ниже, чем у радиаторной сети, поэтому источник тепла работает в щадящем режиме. Для распределения потоков ставят коллекторный узел, где каждая петля получает свой расход и свою настройку.

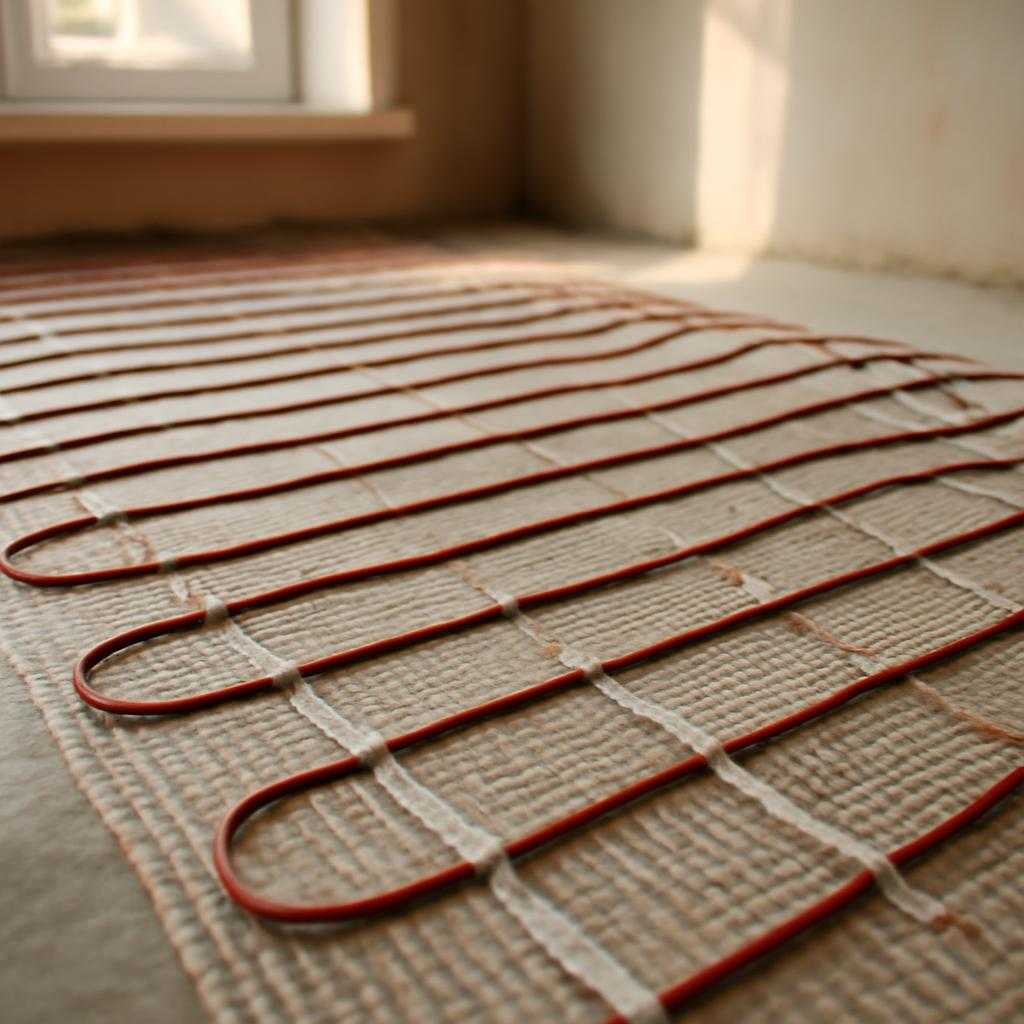

Электрический теплый пол удобен там, где нет смысла прокладывать гидравлические контуры: в санузле, на лоджии, в небольшой кухне, в зоне локального комфорта. Кабельные системы укладывают в стяжку или плиточный клей, маты ускоряют монтаж, пленка подходит для сухой сборки под плавающие покрытия. У электрического варианта почти нет узлов гидравлики, зато есть прямая зависимость от тарифа на электроэнергию и от качества электромонтажа.
Если говорить о разнице ощущений, водяной пол ближе к спокойному фоновому отоплению, электрический — к точному локальному инструменту. Один похож на массивную печь с ровным дыханием, другой — на аккуратно настроенный резец, который работает в заданной зоне.
Как устроен пирог
Конструкция пола начинается не с трубы и не с кабеля, а с основания. Неровная плита, слабая теплоизоляция, ошибки по демпферной ленте сводят на нет достоинства системы. Снизу вверх пирог обычно выглядит так: основание, гидроизоляция по ситуации, слой теплоизоляции, отражающая или монтажная подложка по принятому решению, трубы или кабель, стяжка либо сухой настил, чистовое покрытие.
Теплоизоляция нужна для отсечения потерь вниз. Если под перекрытием холодный подвал или грунт, толщина утеплителя заметно увеличивается. Без него часть энергии уйдет в консолидациютрукцию перекрытия, а не в комнату. По периметру укладывают демпферную ленту. Она компенсирует линейное расширение стяжки при нагреве. Иначе пол начинает упираться в стены, а затем отвечает трещинами, скрипом или вспучиванием кромки.
В водяной системе трубы раскладывают змейкой или улиткой. Улитка дает ровнее температуру по поверхности, поскольку подающая и обратная ветви идут рядом. Шаг укладки подбирают по теплопотерям помещения и по назначению зоны. У наружных стен, рядом с панорамными окнами, в краевых участках шаг обычно уменьшают. Такой прием называют краевой зоной компенсации. Он сглаживает холодный контур у ограждающих конструкций.
Поверх труб устраивают стяжку. Чаще всего используют цементно-песчаный состав или специальные смеси с пластификатором. Пластификатор снижает водопотребность раствора и делает массив плотнее. В плотной стяжке меньше пустот, а тепло проходит ровнее. Есть и редкий термин — ангидридная стяжка. Так называют состав на основе сульфата кальция. Он хорошо растекается, плотно обволакивает трубы, но плохо дружит с постоянным увлажнением, поэтому в мокрых зонах требует аккуратного подхода и правильной защиты.
В электрических системах кабель укладывают по рассчитанному шагу, маты разворачивают на подготовленную плоскость, датчик температуры пола прячут в гофротрубку. Гофра нужна не ради формальности: при неисправности датчик можно вынуть и заменить без вскрытия пола. На объектах я видел немало случаев, когда копеечная деталь, замурованная без гофры, превращала мелкий ремонт в пыльный демонтаж.
Тепло и покрытие
Чистовое покрытие сильно влияет на работурезультат. Керамическая плитка и керамогранит проводят тепло лучше ламината, паркета и тем более толстого ковролина. Камень и керамика быстро передают тепло в помещение, потому под ногами ощущаются живее. Дерево ведет себя иначе: оно теплее на ощупь само по себе, но хуже проводит поток. Из-за этого систему настраивают деликатнее, а предел температуры поверхности держат в строгом диапазоне, чтобы древесина не пересыхала и не коробилась.
У каждого покрытия есть показатель термического сопротивления. Чем он выше, тем сложнее теплу пройти через финишный слой. Отсюда простое правило проектирования: теплый пол и покрытие подбирают парой, а не по отдельности. Красивый материал с неподходящей плотностью, толщиной или подложкой работает как шерстяное одеяло, наброшенное на батарею.
Отдельный разговор — ламинат и винил. Для них нужна маркировка о совместимости с теплым полом и ограничения по температуре эксплуатации. У винила есть чувствительность к локальному перегреву, у ламината — к перепадам влажности и к резкому нагреву основания. В таких случаях автоматика и корректный пуск системы ценятся не меньше, чем качество самого покрытия.
По санитарным и бытовым ощущениям важна температура поверхности, а не цифра на котле или термостате. В жилых комнатах приятен один диапазон, в санузле — другой. Слишком горячий пол утомляет, сушит воздух у поверхности, делает помещение нервным по ощущениям. Хорошо настроенная система не бросается в глаза. Она работает как подземный родник: его не видно, но пространство отзывается мягким теплом.
Есть профессиональный термин — тепловой поток. Так называемыевают количество тепла, проходящее через квадратный метр поверхности за единицу времени. Для теплого пола его считают вместе с теплопотерями помещения, шагом укладки, толщиной стяжки, типом покрытия, температурой подачи. Без такого расчета монтаж превращается в гадание, а гадание в инженерии быстро выходит боком.
Управление и ошибки
Сердце водяной системы — коллектор с расходомерами, запорной арматурой, воздухоотводчиком, сливом и, при сложной схеме, смесительным узлом. Расходомер показывает, сколько теплоносителя проходит через контур. По нему балансируют петли, чтобы одна комната не перегревалась, а другая не жила в прохладе. Смесительный узел подмешивает остывшую обратку к горячей подаче и удерживает температуру в пределах, подходящих для пола. Без такого узла подключение к высокотемпературному источнику опасно для стяжки, покрытия и общего комфорта.
Важен и термин гидравлическое сопротивление — сопротивление движению теплоносителя внутри контура. Чем длиннее петля, чем уже проход, чем больше поворотов, тем тяжелее насосу прокачивать воду. Поэтому длину контуров ограничивают, а помещения делят на несколько петель. Иначе один длинный маршрут задушит расход, край комнаты начнет остывать, регулировка потеряет точность.
У электрического пола центр управления — терморегулятор с датчиком воздуха и пола. Для плитки чаще ориентируются по датчику пола, для жилых комнат нередко используют сочетание двух каналов контроля. Хороший регулятор держит температуру без заметных качелей. Дешевый прибор нередко работает грубо: перегрев, пауза, остывание, новый перегрев. Поверхность при температуреаком режиме живет рывками.
Самые частые ошибки повторяются из объекта в объект. Первая — слабая теплоизоляция. Вторая — отсутствие демпферной ленты. Третья — слишком редкий шаг укладки в холодной зоне. Четвертая — попытка накрыть рабочий участок толстой мебелью без ножек, крупными коврами или матрасными подиумами. Под такими предметами тепло запирается, а поверхность греется не так, как задумано. Пятая ошибка — ранний запуск после заливки стяжки. Свежий массив набирает прочность по своему графику. Если форсировать нагрев, стяжка отвечает трещинами.
Есть еще одна тонкость, о которой редко вспоминают в начале ремонта: теплый пол любит размеренность. Он не создан для режима «включил на час — получил мгновенный эффект». Особенно водяной. Инерция массивной стяжки велика, зато после выхода на режим система держит тепло уверенно и спокойно. Электрические маты в тонком слое клея откликаются быстрее, пленочные решения — быстрее еще, но у них уже иной сценарий монтажа и иной набор ограничений.
С точки зрения комфорта теплый пол ценят не за яркий жар, а за отсутствие температурных качелей и холодных провалов у поверхности. С точки зрения строительства я ценю его за работу в связке с ограждающими конструкциями дома. Если стены, окна, перекрытия собраны грамотно, низкотемпературный обогрев раскрывается полноценно. Если дом дырявый по теплу, никакая раскладка трубы не превратит его в спокойное и экономичное пространство.
Для квартиры выбор системы зависит от конструкции перекрытий, допустимой высоты пола, мощности электросети, правил подключения и статуса помещения. Для частного дома — от источника тепла, качества утепления, логики зонирования и режима проживания. В одном случае нужен быстрый комфорт на нескольких квадратных метрах, в другом — базовый обогрев всего дома. Я всегда отталкиваюсь именно от сценария жизни, а не от моды на конкретный тип системы.
Теплый пол хорош там, где его рассматривают как часть общей инженерной картины. Основание, утепление, гидравлика, автоматика, покрытие, мебель, реальные теплопотери — каждый элемент влияет на итог. Когда цепочка собрана аккуратно, пол перестает быть просто нагревателем под ногами. Он работает как невидимый ландшафтный свет в удачном саду: сам почти не привлекает внимания, зато весь объем дома выглядит и ощущается гармоничнее.
