Листогиб для точной гибки металла
Листогибом я пользуюсь там, где нужен точный сгиб без разрезов, сварки и лишних стыков. На стройке и в мастерской с его помощью делают отливы, коньки, ендовы, уголки, короба, доборные элементы для кровли и фасада, детали вентиляции. Смысл работы простой: лист прижимают и сгибают по заданной линии. На практике качество детали зависит не от простоты схемы, а от жесткости станка, длины рабочего поля, толщины металла, правильной настройки прижима и аккуратности оператора.
Листогибы делят по приводу и по назначению. Ручные модели ставят на объекте, когда нужен мобильный инструмент для тонкого листа. Их ценят за малый вес, простое устройство и ремонтопригодность. Я беру такой станок на кровельные работы, когда нужно быстро изготовить доборные элементы на месте и не возить заготовки в цех. Ограничение у ручного листогиба прямое: чем толще и жестче металл, тем сильнее растет нагрузка на прижим и гибочную балку.
Сегментные листогибы удобны для коробчатых деталей. У них прижимная балка набрана из отдельных сегментов разной ширины. За счет этого удается гнуть лотки, кожухи и короба, где сплошная балка мешала бы следующему гибу. Для вентиляционных деталей и мелкой мастерской такой вариант практичен. Если нужны длинные прямые элементы без сложной формы, обычная прямая балка быстрее в работе и проще в настройке.
Станки с механическим, гидравлическим или электромеханическим приводом ставят в цехах, где важны усилие, повторяемость угла и производительность. Механический вариант работает быстро, но шумнее и жестче по характеру хода. Гидравлика дает ровное усилие по всей длине, лучше держатьот толстый лист и длинные заготовки. Электромеханические машины удобны точной настройкой и стабильным циклом. Для серийной работы цена повторяемость: если партия состоит из десятков одинаковых деталей, разброс угла и полки сразу даст брак при сборке.
Виды листогибов

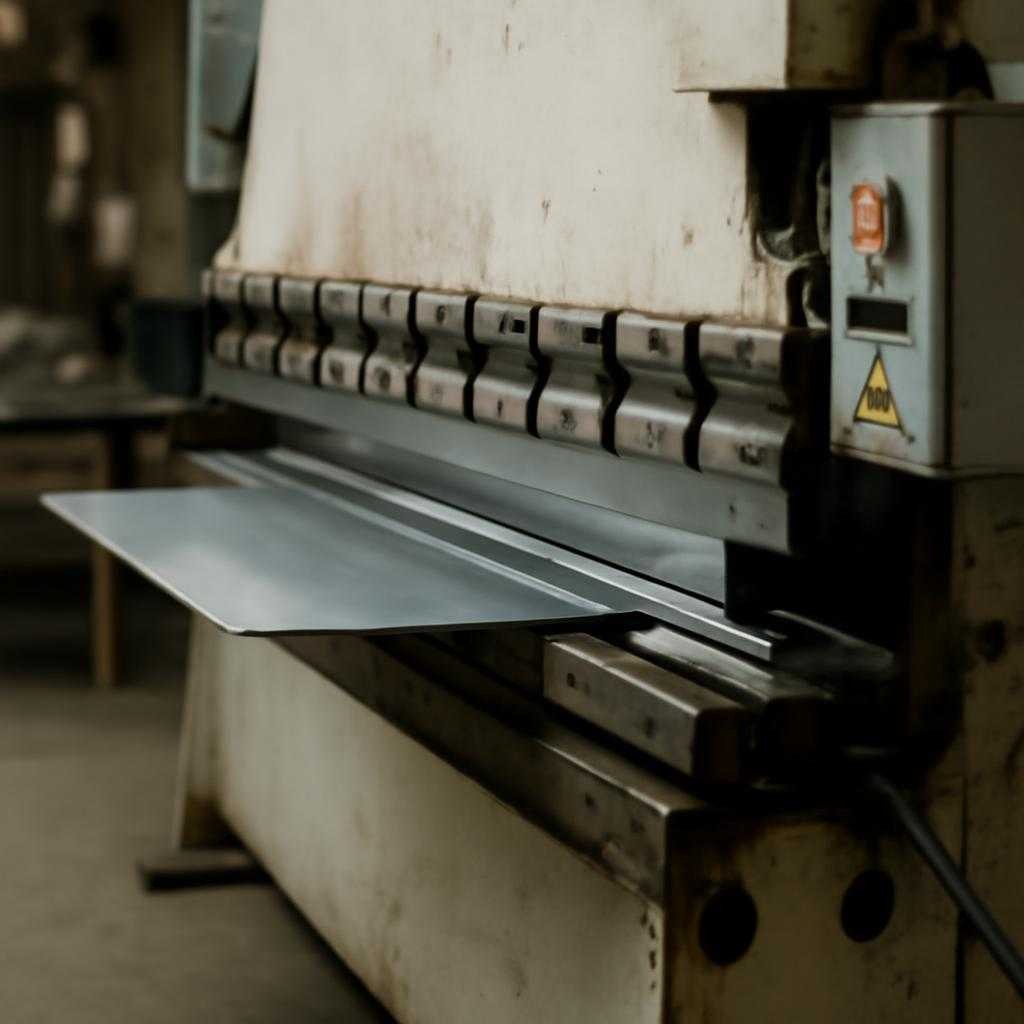

Есть еще поворотные и прессовые схемы. В поворотном листогибе гиб выполняет подвижная балка, которая поднимает край листа на нужный угол. Такая компоновка распространена у ручных и легких станков. Она хорошо подходит для окрашенного и оцинкованного металла, поскольку при грамотной настройке меньше риск повредить лицевую поверхность. Прессовый листогиб работает пуансоном и матрицей. Пуансон вдавливает лист в матрицу и формирует угол. У такого станка шире диапазон профилей и выше усилие, но оснастка подбирается под форму детали, а цена ошибки при настройке выше.
При выборе вида я сначала смотрю на материал. Оцинкованная сталь, алюминий, медь и нержавеющий лист ведут себя по-разному. Мягкий металл гнется охотнее, но быстрее получает вмятины и следы прижима. Нержавеющая сталь жестче, у нее выше пружинение, то есть частичный возврат угла после снятия нагрузки. Из-за пружинения гиб задают с поправкой, иначе вместо нужных 90 градусов получают раскрытый угол. Чем короче полка и толще лист, тем заметнее ошибка при неточной настройке.
Характеристики
Первая рабочая характеристика листогиба — максимальная толщина листа. Ее нельзя читать отдельно от марки металла. Один и тот же станок по-разному работает с алюминием, оцинковкой и нержавейкой. Если в паспорте указана толщина без уточнения материала, я ориентируюсь осторожноможно и закладываю запас. Перегрузка быстро выводит из строя шарниры, прижим, тяги и направляющие.
Вторая характеристика — рабочая длина. Она определяет, какую деталь станок согнет за один проход. Для отливов и коньков длина особенно важна: лишний стык на кровле или фасаде добавляет слабое место. Но длинный станок не всегда выигрышен. С ростом длины повышаются требования к жесткости рамы и точности настройки по всей линии гиба. Если балка дает разный угол по краям и в середине, детали уходит винтом, а монтажник потом тратить время на подгонку.
Третья позиция — глубина подачи листа. Она показывает, насколько удобно заводить широкую заготовку в рабочую зону. Для узких элементов показатель не критичен. Для коробов и панелей неудобная подача замедляет работу и ухудшает точность. У сегментных станков к этому добавляется набор сегментов: чем продуманнее комплект, тем шире диапазон деталей без кустарной доработки.
Угол гиба и точность важны не меньше усилия. Если станок держит угол нестабильно, детали из одной партии не собираются без подправки. На кровле расхождение заметно по стыкам и прилеганию. В вентиляционных коробах ошибка видна по диагоналям и щелям. Для ручного листогиба хороший признак — ровный прижим по всей длине и отсутствие люфтов в узлах. Для приводной машины — понятная настройка хода, упоров и повторяемый цикл без рывков.
Практический выбор
Для выездных работ я смотрю на массу, возможность быстрой сборки, наличие роликового ножа и удобство регулировки. Роликовый нож экономит время на раскрой прямых полос и держит линию реза рядом с зоной гиба. Но его качество зависит от параллельности направляющих и состояния режущих дисков. Если нож режет с уводом, кромка уйдет, а точный гиб потеряет смысл.
Для мастерской на первом месте жесткость станины, ресурс узлов и повторяемость. Хороший листогиб не просит поджимать крепеж после каждой смены и не уводит угол после нагрева или длительной работы. Я отдельно смотрю на состояние прижимной балки, ровность кромок, отсутствие забоин и люфтов. Поврежденная рабочая поверхность оставляет след на окрашенном металле, а перекос прижима сразу проявляется на длинной детали.
Есть еще вопрос оснастки и обслуживания. У прессовых машин важны доступность пуансонов и матриц, понятная замена инструмента, чистота посадочных мест. У ручных станков — простая регулировка и возможность быстро заменить изношенные элементы без сложной разборки. Если оборудование берут под кровельные работы, полезна защита окрашенного листа от задиров и царапин. Если под вентиляцию и коробчатые детали, ценность сегментной балки заметно выше.
Исправный листогиб дает предсказуемый результат: ровный угол, чистую кромку, одинаковую геометрию детали от первой заготовки до последней. По моему опыту, удачный выбор начинается не с мощности по каталогу, а с понимания своей номенклатуры: какой металл идет в работу, какая длина деталей нужна, сколько гибов в смену выполняют и нужен ли выездной формат. Когда станок подобран под реальную задачу, работа идет без лишней подгонки и без потерь материала.
