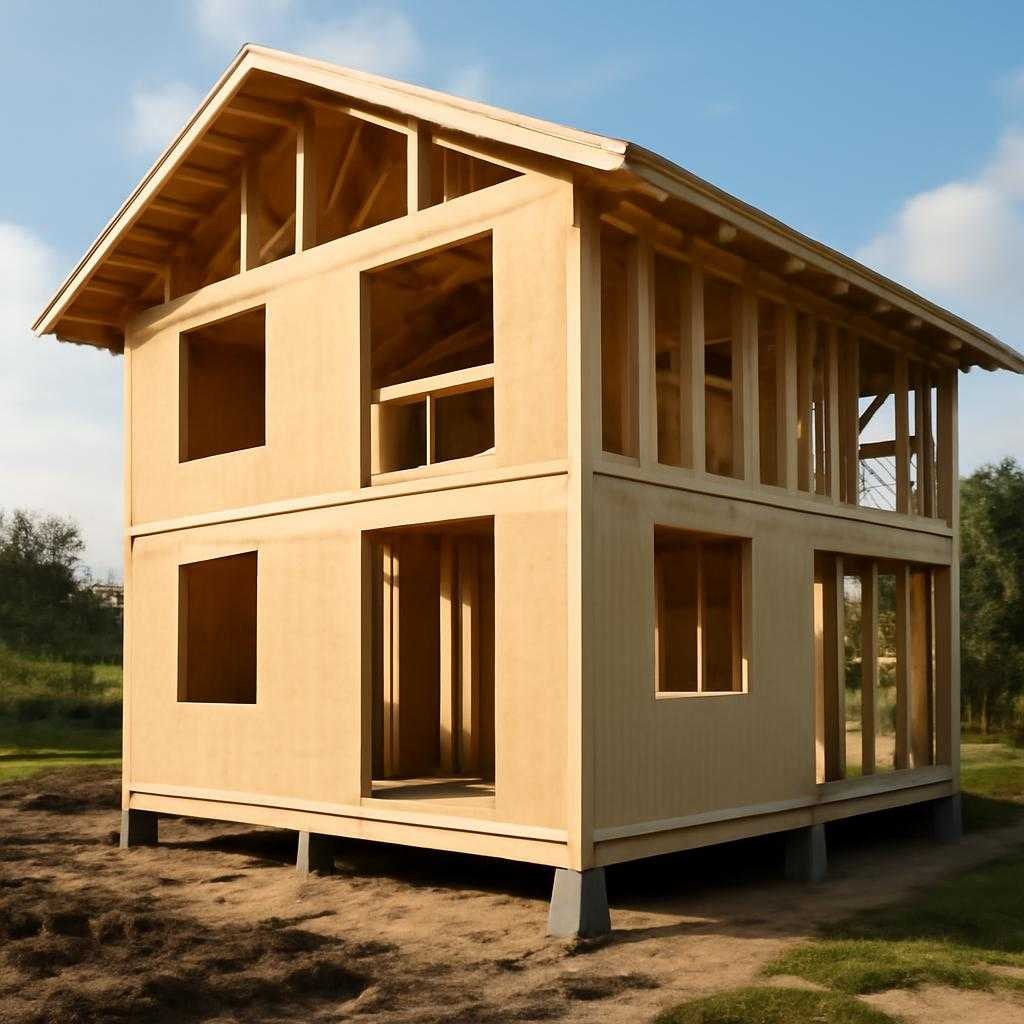

Каркасно-щитовой дом: точная сборка, тёплый контур и долгий срок службы
Каркасно-щитовые дома я ценю за инженерную ясность. У такой технологии нет грубого запаса прочности, который прощает небрежность. Здесь каждое соединение, каждая плёнка, каждый миллиметр в узле работают как зубья часового механизма. Дом собирается быстро, но живёт долго лишь при точной геометрии, сухой древесине, выверенной защите от влаги и грамотной вентиляции ограждающих конструкций.
Я пришёл к каркасно-щитовой схеме после работы с кирпичом, газобетоном, брусом и монолитом. Опыт показал простую вещь: долговечность дома рождается не из толщины стены, а из качества узлов и дисциплины сборки. Щитовой дом при хорошем проекте даёт тёплый, тихий и предсказуемый результат. При халтуре он быстро выдаёт огрехи: скрип, продувание, сырость, дрожание перекрытий, трещины по отделке. Технология честная, без снисхождения к ошибке.
Суть каркасно-щитового дома в том, что значительная часть стены готовится в виде щитов. Щит — крупный элемент, где собраны стойки, обвязка, иногда утепление, листовая обшивка и монтажные закладные. На площадке идёт не россыпная сборка палка к палке, а монтаж крупных фрагментов. Отсюда скорость, ровная плоскость, повторяемость размеров. При заводской подготовке щитов уменьшается доля случайности, но возрастает цена любой неточности в проекте. Исправлять промахи на месте труднее, чем в классическом каркасе поэлементной сборки.
Основа такого дома — силовой каркас. Обычно применяют сухую строганную древесину камерной сушки. Влажный лес в щитовом домостроении — скрытая мина. Он ведёт себя как капризный музыкант: сначала звучит уверенно, потом уходит из строя, коробится, крутит плоскости, выдавливает крепёж. Камерная сушка снимает избыток влаги, строгание даёт точную грань, а вместе они формируют стабильную геометрию. На хорошем объекте доска не пахнет болотом и не пачкает ладонь смолистой грязью.
Толщина стоек, шаг каркаса, схема перекрытий, сечение ригелей и перемычек выбираются расчётом. Самодеятельность тут опасна. Дом не любит рассуждений в духе «и так сойдёт». Каркас несёт постоянные нагрузки от собственных конструкций и временные — от снега, ветра, мебели, людей. Если жёсткость недостаточна, перекрытия начинают пружинить, стены отзываются на порывы ветра, отделка трескается по углам, двери теряют настройку. Правильно собранный дом ощущается собранным и плотным, без дребезга.
Ключевой вопрос — пространственная жёсткость. Её создают укосины либо листовая обшивка, чаще ОСП или фанера, закреплённые по схеме с заданным шагом крепежа. Такой слой работает как диафрагма жёсткости — плоскость, которая удерживает стену от сдвига и «складывания» под боковой нагрузкой. Термин редкий для заказчика, но суть проста: дом получает костяк и сухожилия сразу. Если диафрагма собрана с пропусками, редким крепежом или смещёнными швами, коробка превращается в карточный домик при сильном ветре.
Фундамент и обвязка
Под каркасно-щитовой дом часто берут свайно-ростверковую, плитную или ленточную основу. Выбор зависит от грунта, уровня воды, рельефа, массы дома и архитектуры. Каркасный дом легче каменного, но лёгкость не прощает небрежного фундамента. На слабом основании лёгкая коробка не прижимает грунт своей массой, а чутко повторяет его движение. Отсюда перекосы, щели, заедание окон.
Мне близка логика: сперва геология, потом расчёт, затем тип фундамента. Глина с пучением, торф, высокий горизонт воды, участки с перепадом отметок — у каждого случая своя инженерная развязка. Свая хороша там, где нужно уйти ниже проблемного слоя. Плита даёт равномерную опору и удобный черновой пол. Лента работает надёжно при понятной геологии и правильно устроенной подушке. Экономия на основании обычно возвращается дорогим ремонтом.
Нижняя обвязка дома — переход от фундамента к деревянной коробке. Здесь важны гидроизоляционная отсечка, анкерное крепление, точная диагональ и ровная горизонталь. Если обвязку посадили на кривую плоскость, щиты встанут с напряжением. Дальше накопится каскад проблем: перекошенные стены, пляшущая кровля, щели у примыканий. Я всегда проверяю плоскость до начала сборки, потому что геометрия любит ранний контроль, а не поздние оправдания.
Отдельного внимания заслуживает узел примыкания пола к наружной стене. В нём часто прячется мостик холода — участок, где тепло уходит быстрее из-за разрыва утепляющего контура. Люди замечают его зимой по холодной полосе у плинтуса. Узел лечится не магией толщины, а непрерывностью изоляции, плотной стыковкой материалов и аккуратной защитой от продувания.
Стены и щиты
Щитовая стена выглядит простой лишь на картинке. В жизни она напоминает многослойный музыкальный инструмент: каждая мембрана и каждая планка влияют на итоговое звучание дома. Внутренняя отделка, инженерный зазор, пароизоляция, каркас с утеплителем, конструкционная обшивка, ветрозащита, вентиляционный зазор, фасадная облицовка — у каждого слоя своя работа. Если перепутать роли, стена быстро накапливает влагу или теряет тепло.
Пароизоляция на тёплой стороне стены удерживает влажный воздух из помещения от проникновения в толщу конструкции. Ветрозащита с наружной стороны закрывает утеплитель от выдувания и капельной влаги, при этом выпускает пар наружу. Нарушение этой логики превращает стену в ловушку для конденсата. Дерево сыреет, утеплитель теряет свойства, внутри появляется запах подвала. Ошибка часто рождается из желания заменить специальную мембрану случайной плёнкой из ближайшего магазина.
В каркасно-щитовых домах я часто применяю перекрёстное утепление. Сначала основной слой ставится между стойками, затем поперёк каркаса идёт дополнительный ряд брусков с утеплителем. Такой приём перекрывает древесину стоек, которая проводит тепло лучше, чем минеральная вата. В результате стена становится ровнее по теплотехнике, а риск холодных полос снижается. Дом перестаёт быть клетчатым одеялом, где тёплые квадраты соседствуют с холодными рёбрами.
Материал утепления подбирается по задаче. Минеральная вата хороша негорючестью, упругостью и удобством укладки. Эковата интересна заполнением полостей и способностью охватывать сложные зоны без щелей, хотя качество зависит от оборудования и мастерства оператора. Жёсткие плиты удобны в ряде узлов, но требуют очень аккуратной подгонки. Пустоты внутри стены недопустимы: воздух в них начинает гулять, а конвективный перенос тепла съедает расчётную эффективность. Конвективный перенос — движение тёплого воздуха через зазоры. Термин звучит сухо, а на деле означает банальную утечку тепла через небрежность.
Щитовая сборка любит точность заводского уровня. Если щиты делают на площадке, нужна ровная оснастка, строгий контроль диагоналей, маркировка каждого элемента, защита от дождя и грязи. В мокрую погоду материал впитывает влагу, а затем закрывается в конструкцию. Так рождаются будущие неприятности, которые долго молчат, а потом вылезают почерневшими углами и тяжёлым запахом. Щит нельзя превращать в чемодан для случайно намокших слоёв.
Окна и двери в каркасно-щитовой стене требуют грамотного обрамления. Нагрузку сверху уводят на соседние стойки через хедер — силовую перемычку над проёмом. Термин пришёл из англоязычной практики, но суть прозрачна: над окном нужен жёсткий элемент, который перераспределяет вес. Если проём собран на глаз, без расчёта и без правильной схемы стоек, верхняя часть стены теряет устойчивость, а проём получает деформацию.
Перекрытия и кровля
Полы и межэтажные перекрытия в щитовом доме должны быть жёсткими, тихими и ровными. Для этого мало подобрать балку по таблице. Нужна связанная система: шаг балок, распорки, настил, крепёж, опирание, звукоизоляция, проклейка швов, развязка инженерных проходок. Когда перекрытие собрано грамотно, по нему приятно идти: шаг не вызывает дрожи в чашке на столе, звук не уходит гулким барабаном, мебель стоит спокойно.
Скрип пола — частый страх заказчика. Он рождается не из одного источника, а из набора мелких промахов: сырая доска, слабое прижатие листа, редкий крепёж, отсутствие клеевого слоя, трение в узлах. Я предпочитаю рассматривать пол как работающую панель, а не как набор случайных досок. Тогда настил и балки сотрудничают, а не спорят между собой. Дом вообще любит согласие материалов. Когда один слой живёт отдельно от другого, появляются звуки, щели и усталость конструкции.
Кровля завершает тёплый контур, но ошибки в ней бьют по дому сильнее, чем промахи в отделке. Влага сверху прощений не знает. Стропильная система, вентиляция подкровельного пространства, узлы примыканий, проходы труб, капельник, ендовы, карнизы — каждая зона нуждается в точной сборке. Ендова — внутренний угол кровли, по которому вода идёт особенно интенсивно. Если в такой линии допущена неряшливость, протечка приходит быстро и работает скрытно, пока хозяин любуется потолком без пятен.
При утеплённой кровле я всегда смотрю на путь воздуха от карниза к коньку. Под кровельным покрытием нужен стабильный вентиляционный канал. Он выносит лишнюю влагу и охлаждает конструкцию в жару. Без него кровля начинает стареть раньше срока, а утеплитель теряет сухость. Дом в таком случае напоминает человека в плотном плаще без возможности выдохнуть: снаружи всё прилично, внутри накапливается тяжесть.
Отдельный слой вопросов связан с огнестойкостью. Каркасно-щитовой дом по умолчанию не «слабее» каменного, если узлы собраны правильно и поверхности имеют нужную защиту. Поведение конструкции при пожаре зависит от сечений древесины, обшивок, отсечек, изоляции проходок и схемы эвакуации. Гипсокартон здесь не декоративная прихоть, а часть противопожарной логики. Он задерживает нагрев древесины и даёт время. Пустоты без осечек работают как дымовые коридоры, поэтому внутреннее пространствоанство стен и перекрытий делят на отсеки.
Инженерия внутри каркасно-щитового дома требует культуры монтажа. Электрика не любит случайных отверстий в стойках. Водопровод не терпит зон промерзания. Канализация просит уклон и тишину. Вентиляция нуждается в расчёте, а не в вере в открытое окно. Я всегда советую оставлять сервисные зазоры под коммуникации с внутренней стороны стены, чтобы не дырявить пароизоляцию без нужды. Когда инженерия идёт поверх основного контура в отдельном слое, дом сохраняет герметичность и ремонтопригодность.
Герметичность дома многие недооценивают. Кажется, что небольшие щели не страшны. На деле дом с утечками воздуха теряет тепло быстрее и живёт менее комфортно. Сквозняк ползёт по полу, вытягивает влагу из одних зон и загоняет в другие, меняет акустику помещения. Я люблю проверять герметичность аэродверью — установкой, которая создаёт перепад давления и показывает слабые места ограждающего контура. Для заказчика прибор выглядит почти как сценический реквизит, зато результат беспристрастен. Дом сразу выдаёт свои тайные свищи.
Отделка в щитовом доме выглядит простой, но именно она часто страдает от ранних ошибок. Если дом собран из сырого материала или не добрал расчётной жёсткости, шпаклёвка трескается, плитка получает напряжение, плинтусы расходятся в углах. Я не люблю обещания «сядет и успокоится». Хорошо собранный щитовой дом не обязан жить с лицом, покрытым морщинами отделки. Он должен принимать финишные материалы спокойно, без драматургии.
Срок службы каркасно-щитового дома напрямую связан с управлением влагой. Древесина долговечна, когда остаётся в рабочем диапазоне влажности. Её губит не возраст, а хроническая сырость. Поэтому я смотрю не на лозунги о вечности, а на то, как решены свесы кровли, отливы, продухи, мембраны, отмостка, дренаж, вентиляция санузлов и кухни. Дом умирает обычно не от старости, а от воды, которую вовремя не увидели.
Есть ещё один редкий термин — гигротермика. Под ним понимают совместное поведение влаги и тепла в ограждающей конструкции. Звучит академично, но на стройке перевод прост: где пройдёт пар, где выпадет конденсат, как быстро просохнет узел, что случится зимой и летом. Без понимания гидротермики люди спорят о плёнках как о религии, а нужно смотреть на конкретный пирог стены, климат, режим проживания и качество вентиляции.
Каркасно-щитовой дом хорош для постоянного проживания, если нет иллюзий насчёт «простоты». Лёгкая технология любит тяжёлую дисциплину. Нужен проект без тумана в узлах, смета без подмены материалов, бригада с ровными руками, контроль влажности древесины, понятная логистика хранения, защита сборки от дождя, проверка диагоналей, фотофиксация скрытых работ. Когда цепочка не рвётся, дом получается тёплым и спокойным, как хорошо настроенный инструмент.
Я много раз видел два одинаковых на бумаге дома с разной судьбой. Один стоит крепко, держит тепло, не звенит на ветру, не пахнет сыростью. Другой начинает жаловаться уже через первый сезон. Разница не в магическом бренде и не в громком названии технологии. Разница в том, насколько серьёзно люди отнеслись к невидимым вещам: проклейке стыков, шагу самореза, сушке древесины, вентиляционному зазору, узлу у окна, проходу трубы, примыкания мембраны. Дом, как корабль, тонет не из-за названия на борту, а из-за маленькой пробоины ниже ватерлинии.
Если говорить о цене, каркасно-щитовой дом часто выглядит разумным выбором по совокупности затрат. Скорость монтажа уменьшает расходы на организацию стройки, а малая масса облегчает требования к основанию. Но дёшево и качественно здесь редко дружат. При попытке выжать минимальный бюджет страдают те зоны, которые потом не видны: мембраны, крепёж, обработка древесины, жёсткость, герметизация. Люди экономят на нервной системе будущего дома, а расплачиваются собственными нервами.
Отдельно скажу о защите древесины. Антисептики и антипирены уместны там, где они реально работают по задаче, а не просто окрашивают материал в «успокаивающий» цвет. Я не сторонник бессмысленного купания доски в химии. Чистая сухая древесина, закрытая от атмосферной влаги и работающая в правильном узле, живёт долго. Если же узел сырой по замыслу, никакая пропитка не превратит его в добротное решение. Химию нельзя использовать как замену мысли.
Фасад у каркасно-щитового дома можно сделать почти любым: дерево, фиброцемент, штукатурная система, панельные облицовки, металл. Но красота фасада не отменяет базовую механику стены. Нужен вентиляционный зазор там, где он предусмотрен, нужна ровная подсистема, нужны грамотные отливы и примыкания. Иначе фасад становится красивой маской на лице уставшего дома. Я всегда смотрю, куда уйдёт вода и как просохнет облицовка после дождя.
Для заказчика главный критерий удачного каркасно-щитового дома прост: в нём тихо, тепло, ровно и предсказуемо. Двери закрываются без усилия, окна не плачут конденсатом, пол не отвечает пружиной, углы не тянут холодом, счета за отопление не вызывают досаду. За этим спокойствием скрыта большая работа, которую не видно после отделки. Именно за невидимую часть я и уважаю технологию. Она честно вознаграждает тех, кто умеет думать узлами, а не лозунгами.
Каркасно-щитовой дом я воспринимаю как архитектуру точности. Он похож на хорошо сшитый костюм: линия шва и посадка решают больше, чем громкое имя ткани. Когда конструкция собрана грамотно, дом служит долго, стареет достойно и не просит постоянного примирения с его характером. В нём нет показной монументальности, зато есть редкое качество — внутренняя собранность. Для жилья я ценю именно её.
