Как я настраиваю gsm-управление гаражными воротами со смартфона
Я ставлю GSM-системы на гаражные ворота там, где владельцу нужен контроль без привязки к брелоку и без лишней переделки автоматики. Смысл решения простой: модуль с SIM-картой принимает команду с телефона, замыкает управляющий контакт на плате привода и передает статус, если подключены датчики. Смартфон в такой схеме заменяет пульт, а связь с воротами идет через сотовую сеть.
Для гаража решение удобно по трем причинам. Первая — доступ с любого расстояния, пока есть покрытие сети. Вторая — журнал событий: кто открывал ворота, когда был подан сигнал, было ли питание. Третья — контроль состояния. Если поставить концевик на створку или подключить вход контроля к приводу, владелец видит, закрыты ворота или нет. Для частного дома и отдельно стоящего гаража такая схема практичнее набора брелоков, которые теряются, разряжаются и не дают обратной связи.
Как устроена система

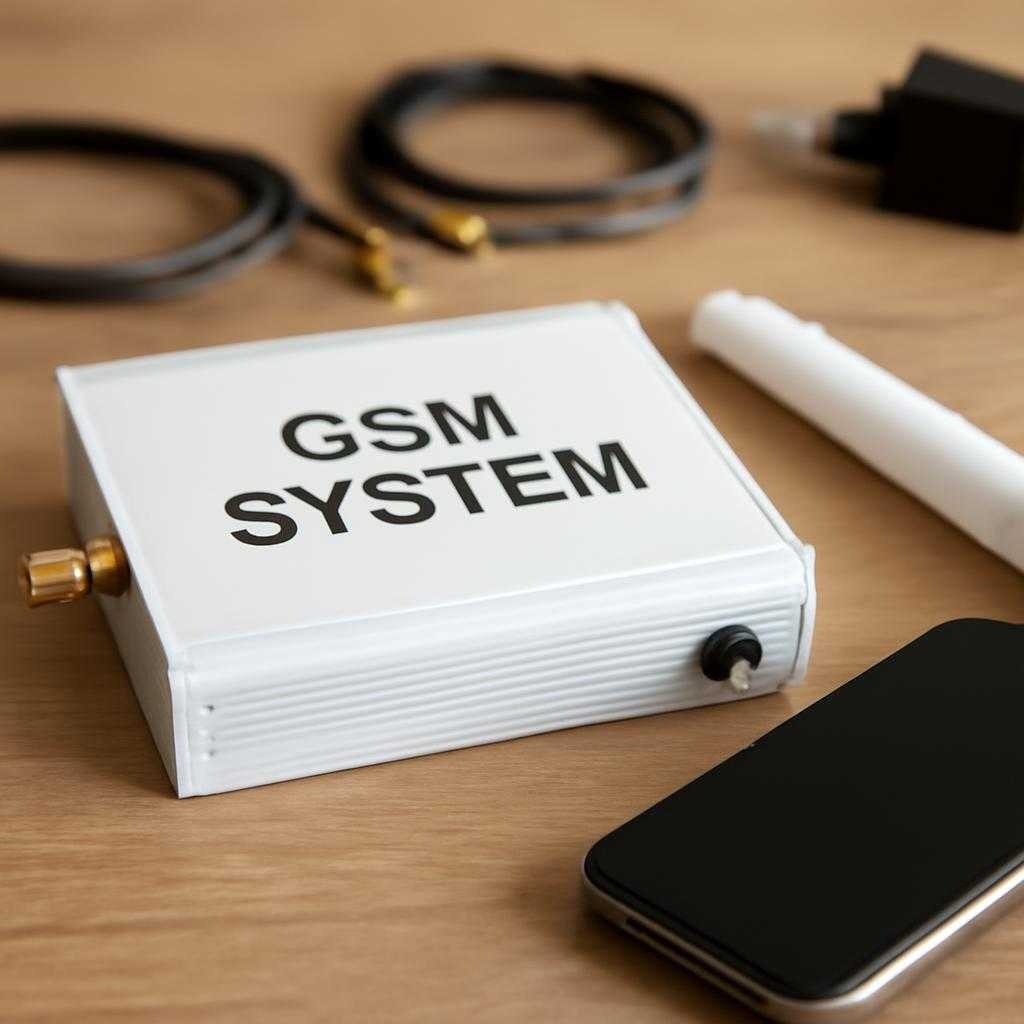

Базовый комплект включает GSM-модуль, блок питания, SIM-карту без лишних услуг, антенну и соединение с автоматикой ворот. У большинства приводов есть клеммы кнопочного управления. На них подается краткий сухой контакт, то есть замыкание без собственного напряжения. GSM-модуль работает как удаленная кнопка: получает команду и на секунду замыкает нужную пару клемм.
Если нужен не только пуск, но и мониторинг, я добавляю два элемента. Первый — датчик положения ворот. Второй — контроль питания. По датчику видно, открыто полотно или закрыто. По питанию понятно, пропало ли напряжение в сети. В гараже без визуального контакта с воротами такой набор дает реальную пользу, а не формальную автоматизацию.
Есть два распространенныхраненных способа управления со смартфона. Первый — звонок на номер модуля. Устройство сверяет номер с белым списком и выполняет команду без принятия вызова. Денег за соединение нет, работа быстрая. Второй — команда через приложение или SMS. Такой вариант удобен, когда нужен список пользователей, расписание, уведомления и проверка статуса. Я выбираю способ не по моде, а по условиям на объекте. Если сеть нестабильна и владелец хочет предельно простую схему, звонок работает надежнее. Если нужен учет доступа для нескольких человек, приложение выигрывает по удобству.
Подключение без ошибок
Главная ошибка при монтаже — подача напряжения с модуля туда, где плата привода ждет сухой контакт. Из-за этого автоматика начинает работать непредсказуемо или выходит из строя. Я всегда проверяю схему привода, тип входа и длительность импульса. Для ворот с пошаговым режимом один импульс запускает цикл, следующий — останавливает, еще один — меняет направление. Если не учесть логику платы, удаленное управление становится неудобным.
Вторая ошибка — слабое питание модуля. Во время регистрации в сети и передачи данных GSM-устройство берет ток рывками. Если поставить случайный блок питания с малым запасом, модуль зависает, теряет сеть или перезагружается. Я закладываю запас по току и ставлю питание в сухом месте, вдали от источников помех. Если гараж неотапливаемый, смотрю на рабочий температурный диапазон оборудования и состояние клемм после зимы.
Третья проблема — место установки антенны. Металлический гараж экранирует сигнал, а ниша рядом с приводом ухудшает прием еще сильнее. При слабом уровнеовне сети команды проходят с задержкой, уведомления приходят не сразу. В таких случаях я выношу антенну ближе к проему или использую внешнюю антенну с кабелем. Перед окончательной сборкой проверяю уровень сигнала в нескольких точках, а не ориентируюсь на случайный замер у входа.
Отдельно смотрю на безопасность доступа. Если управление идет по звонку, в памяти модуля хранятся только доверенные номера. Если используется приложение, ставлю отдельные права для членов семьи и сервисного доступа. Универсальный пароль и одна учетная запись на всех — плохая практика. При утере телефона доступ к воротам нужно быстро закрыть, поэтому удобнее, когда номера и учетные записи удаляются по отдельности.
Практика эксплуатации
На жилых объектах я вижу три рабочих сценария. Первый — владелец открывает ворота при подъезде к дому, не ища брелок. Второй — запускает открытие курьеру или мастеру, когда находится вне участка. Третий — проверяет статус на ночь, если гараж стоит отдельно и не виден из окон. При наличии датчика можно настроить уведомление о длительно открытых воротах. Для зимы такая функция полезна: полотно не остается распахнутым на ветру, а привод не работает лишний цикл.
Если в гараже хранится инструмент, техника или есть вход в дом, я советую не ограничиваться одним каналом открытия. Нужна связка из GSM-управления, штатной автоматики и механической разблокировки привода. При отключении электричества ворота должны открываться вручную без разборки кожуха и без доступа к скрытым узлам с улицы. На секционных воротах проверяю трос аварийной разблокировки и возможность его безопасного использования. На распашных — ход створок, упоры и замки, чтобы автоматика не боролась с перекосом металла.
Для мониторинга состояния не нужен сложный набор датчиков. На практике хватает сигнала «открыто/закрыто», наличия питания и, при желании, контроля температуры в гараже. Последний пункт полезен там, где стоит котел, мастерская или хранится чувствительное оборудование. Но перегружать систему ненужными функциями я не люблю. Чем проще схема, тем меньше ложных срабатываний и тем понятнее поведение ворот при реальной эксплуатации.
Если автоматика уже стоит, внедрение GSM-модуля обычно занимает немного времени. Больше всего внимания уходит не на подключение двух проводов, а на проверку логики работы, прав доступа, связи и реакции системы на пропадание питания. После настройки я всегда делаю серию тестов: открытие со звонка, команда из приложения, работа при закрытии, восстановление после отключения сети, корректность уведомлений. Только после этого систему можно считать рабочей. Для гаражных ворот надежность складывается не из набора функций, а из точного монтажа и понятной схемы управления.
