Как радиаторный термостат держит тепло в квартире без перегрева и духоты
Я много лет работаю с квартирным отоплением и вижу одну и ту же картину: радиатор жарит на полную, окно приоткрыто, у подоконника сухой воздух, в углу комнаты прохладнее, а жильцы ругают батареи, управляющую компанию и погоду. Причина нередко прячется не в котельной и не в самом радиаторе, а в отсутствии простого узла регулирования. Радиаторный термостат снимает с батареи роль грубой печки и превращает её в аккуратный источник тепла, который подстраивается под температуру воздуха в комнате.

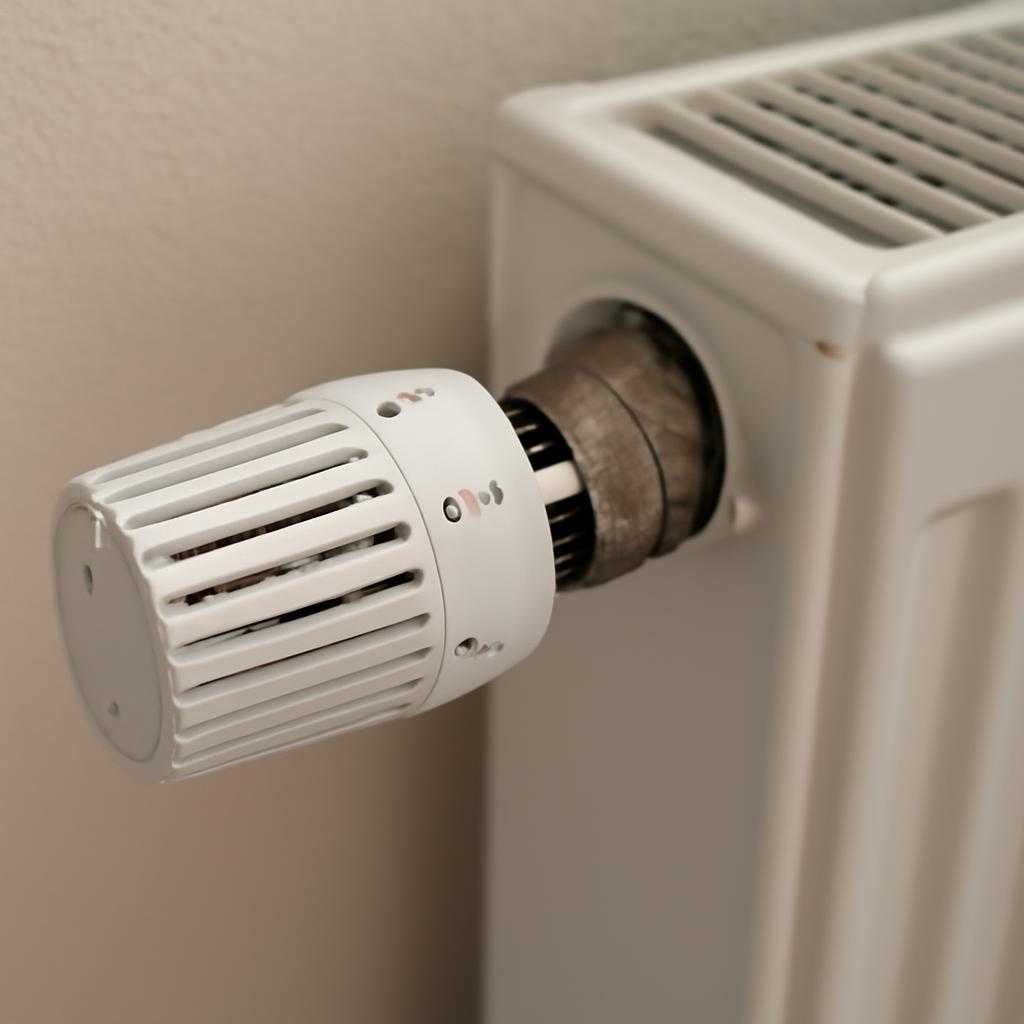

Узел состоит из двух частей: термостатического клапана и термоголовки. Клапан врезают в подающую подводку радиатора. Внутри у него седло и подвижный шток. Термоголовка навинчивается сверху и через толкатель нажимает на шток. Внутри головки находится сильфон — герметичная гофрированная капсула. В ней размещён рабочий агент: жидкость, газ или твёрдый наполнитель специального состава. Когда воздух вокруг головки нагревается, наполнитель расширяется, сильфон удлиняется и поджимает шток клапана. Проходное сечение уменьшается, расход теплоносителя падает, радиатор остывает. Воздух в комнате охлаждается, наполнитель сжимается, клапан приоткрывается, поток восстанавливается.
Как движется шток
Принцип тут удивительно физичен и точен. Термоголовка не меряет температуру воды в батарее. Её интересует воздух рядом с собой. По сути она работает как маленький сторож у двери: слышит, что в комнате уже тепло, и приотворяет створку для горячего потока. Когда воздух остывает, сторож отпускает дверь. Никакой электроники в обычной головке нет, питание не нужно, связь с котлом не нужна. Работа строится на томтепловом расширении рабочего агента и на геометрии клапана.
У хорошего клапана есть характеристика пропускной способности Kv. Она показывает, какой расход проходит через арматуру при заданном перепаде давления. Для квартиры параметр не декоративный. Если клапан подобран грубо, радиатор начнёт шуметь, регулирование станет рваным, а ход штока не даст нужной плавности. В двухтрубной схеме такой подбор проще. В однотрубной схеме без байпаса установка термостата превращает стояк в предмет споров с соседями: перекрытие одного прибора меняет гидравлику всей ветки. По этой причине на однотрубных стояках ставят термостатический клапан вместе с байпасом, причём байпас не душат лишней арматурой.
Есть ещё один термин, который редко звучит в бытовых разговорах, — авторитет клапана. Так называют долю перепада давления, приходящуюся именно на регулирующий клапан в общей ветви. Когда авторитет низкий, термостат ведёт себя нервно: чуть нажал — расход провалился, отпустил — поток рванул обратно. Получается не регулирование, а дрожание системы. В хорошей схеме клапан работает в спокойной зоне, где перемещение штока меняет расход предсказуемо.
Почему жарко у окна
Частая ошибка связана с местом, где термоголовка считывает температуру. Если она спрятана за плотной шторой, закрыта декоративным экраном или упирается в широкий подоконник, вокруг неё формируется собственный микроклимат. Радиатор греет локальный карман воздуха, головка думает, что комната уже прогрета, и раньше времени прикрывает клапан. Люди получают странный эффект: батарея тёплая лишь сверху, у окна жарко, в глубине комнаты прохладно. Источник проблемы не в клапане, а в сложной температурной картине возле датчика.
Для таких случаев применяют термоголовки с выносным датчиком. Капиллярная трубка выводит чувствительный элемент в точку, где воздух комнаты действительно отражает общий комфорт. Капилляр здесь — не украшение, а инженерный способ развязать место измерения и место регулирования. Датчик ставят на высоте, где нет прямого облучения радиатором и сквозняка от форточки. Тогда термостат перестаёт жить жизнью подоконника и начинает реагировать на комнату.
Отдельный разговор — инерция. Радиатор, стены, мебель и воздух обмениваются теплом не мгновенно. Термостат постоянно работает с запаздыванием, как рулевой у длинного судна: штурвал повернул сейчас, корпус сменил курс чуть позже. Жидкостные головки нередко чуть медленнее газонаполненных, зато многие из них устойчивы и ровны в обычных квартирных условиях. Газонаполненные быстрее реагируют на изменение температуры воздуха возле головки. На практике разницу чаще замечает монтажник при настройке, чем жилец в кресле.
Типы головок
На шкале термоголовки цифры не означают температуру воды в радиаторе. Они привязаны к ориентировочной температуре воздуха в помещении. У разных брендов калибровка различается, поэтому одна и та же цифра на двух моделях не обязана давать одинаковые градусы. Нормальная настройка делается не по суеверию, а по ощущению комфорта и по термометру в комнате. После пары дней режим устаканивается: солнце вышло — клапан прижал поток, духовка поработала — батарея не перегревает помещение, в спальне ночью прохладнее, в детской теплее.
Есть ещё редкий, но полезный термин — гистерезис. Так называют разницу между температурой, при которой клапан начинает закрываться, и температурой, при которой он снова открывается. Совсем без гистерезиса арматура дёргалась бы без паузы от малейшего движения тёплого воздуха. Небольшой гистерезис делает работу спокойной. Комната не чувствует таких колебаний, а узел живёт тише и дольше.
Шум при работе термостата почти всегда связан с гидравликой. Когда перепад давления на клапане слишком велик, поток на частично прикрытом проходе ускоряется, появляются свист и шипение. В многоквартирных домах такая картина встречается на верхних этажах, в домах с насосами без корректной балансировки, после самовольной замены арматуры на стояках. Лечат шум не поворотом головки до упора, а нормализацией перепада давления, подбором клапана, преднастройкой расхода. Преднастройка — функция, при которой монтажник ограничивает максимальный проход через клапан под конкретный радиатор. Система после такой операции перестаёт напоминать рынок в час пик, где каждый пытается протиснуться первым.
Если радиатор подключён снизу через узел нижнего подключения, термостатическая вставка нередко уже находится внутри блока. При боковом подключении используют отдельный клапан на подаче и запорный или балансировочный элемент на обратке. Направление потока через клапан соблюдают строго по стрелке на корпусе. Ошибка не всегда приводит к немедленной аварии, но управляемость падает, шум растёт, шток изнашивается быстрее.
У радиаторного термостата нет задачи греть комнату быстрее. Когда жильцы ставят головку на максимум в надежде резко разогнать холодное помещение, скорость нагрева почти не меняется. Радиатор и так получает горячий теплоноситель, если клапан открыт. Максимум на шкале означает иной порог отключения: батарея дольше останется раскрытой, комната уйдёт в перегрев. По ощущениям такая регулировка похожа на вождение с одной педалью: разгон есть, точности нет.
Я часто сталкиваюсь с путаницей между шаровым краном и термостатическим клапаном. Шаровый кран годится для двух положений: открыто или закрыто. Попытка дросселировать им поток приводит к шуму, износу шара и нестабильному режиму. Термостатический клапан спроектирован именно для плавного изменения прохода. Его седло, шток, профиль затвора и ход рассчитаны на тонкую дозировку расхода. Разница между ними такая же, как между рубильником и диммером для света.
Есть смысл упомянуть и о конвективном факеле. Так называют восходящий поток нагретого воздуха вдоль радиатора. Он поднимается к подоконнику, огибает его и дальше расходится по комнате. Термоголовка, поставленная прямо в зону пилотного факела, получает завышенную температуру. Отсюда правило монтажа: головку стараются ориентировать горизонтально, чтобы горячий поток от клапана и трубы меньше влиял на чувствительный элемент. Вертикальное положение часто допускается конструкцией, но для точности оно хуже, если рядом горячая подводка.
В квартирах с хорошим утеплением термостат раскрывает свой характер особенно ярко. Внутренние теплопритоки от людей, техники, освещения, солнца через окна сильно меняют баланс. Без регулирования радиатор продолжает отдавать тепло, хотя комната уже сыта им. С термостатом батарея работает не как молоток, а как кисть: подаёт ровно столько, сколько просит помещение в данный момент. На счетах за отопление эффект зависит от схемы расчёта и наличия квартирного учёта, но на комфорте разница ощущается сразу.
Отдельно скажу про старые чугунные радиаторы. Их большая масса даёт крупную тепловую инерцию. Термостат на таком приборе работает, но реакция комнаты на его действия медленнее. Чугун долго набирает тепло и долго его отдаёт. В этом есть уютная плавность, хотя точность ниже, чем у лёгких алюминиевых или стальных панельных моделей. Сама головка при этом остаётся той же дирижёрской палочкой, просто оркестр у неё неторопливый.
Ломается радиаторный термостат редко, если вода в системе чистая по меркам центрального отопления и арматуру не мучили ремонтом. Самая частая неприятность после лета — закисший шток клапана. За межсезонье он прикипает в одном положении, а осенью головка нажимает на него без результата. Проверка проста: головку снимают, аккуратно нажимают на выступающий шток. Он ходит коротко и пружинит обратно. Если завис, его разрабатывают деликатно, без пассатижей и ударов. Тут нужна точность часовщика, а не ярость сантехнического викинга.
Есть и ограничения. В угловой комнате с сильными сквозняками от старых рам один термостат не исправит огрехи ограждающих конструкций. При вертикальной разводке и проходящих стояках тепловая картина по помещению бывает пятнистой. В домах с плохой балансировкой соседские вмешательства в стояк влияют на ваш прибор сильнее, чем хотелось бы. Но даже в таких условиях корректно установитьовленный клапан заметно успокаивает температуру и убирает привычку регулировать климат форточкой.
Я ценю радиаторный термостат за честную механику. В нём нет декоративного волшебства. Есть сильфон, шток, седло, перепад давления и реакция на воздух комнаты. Работает он тихо, если схема собрана грамотно. Ведёт себя предсказуемо, если не прятать голову за тканью и мебелью. Даёт комфорт без ручной суеты, когда каждый радиатор в квартире получает собственный характер: спальня прохладнее, гостиная мягче, кухня спокойнее после готовки. Для квартиры такой узел похож на хороший смычок у скрипача: сам по себе он невелик, но именно через него тепло перестаёт скрипеть и начинает звучать ровно.
