Как подобрать виброопоры для наружного блока кондиционера без лишних ошибок
Наружный блок кондиционера передает на кронштейны, раму или площадку не только вес, но и колебания от компрессора и вентилятора. Если опоры подобраны неправильно, появляется гул в стене, дрожь в крепеже, лишняя нагрузка на трубки и крепежные узлы. Я подбираю виброопоры не по внешнему виду и не по обещаниям продавца, а по нескольким понятным параметрам: массе блока, типу основания, условиям на улице и рабочей нагрузке на каждую опору.
С чего начать
Сначала я смотрю на массу наружного блока по паспорту. Дальше делю ее на количество опор и закладываю запас по нагрузке. Если блок ставят на две опоры, нагрузка на каждую выше, чем при установке на четыре. Запас нужен неформальный. Резина под сжатием меняет жесткость, а при перегрузе теряет форму, хуже гасит колебания и быстрее трескается.
Дальше оцениваю место установки. На стеновых кронштейнах вибрация уходит в несущую конструкцию дома, поэтому качество опор и крепежа влияет на шум в комнате. На кровле или отдельной раме картина другая: часть колебаний рассеивается в металле рамы, но возрастает значение устойчивости и защиты от влаги. Если основание неровное или слабое, хорошие виброопоры не исправят ошибку монтажа. Сначала выравнивают и усиливают опорную часть, потом ставят демпфирующие элементы.
Что выбрать

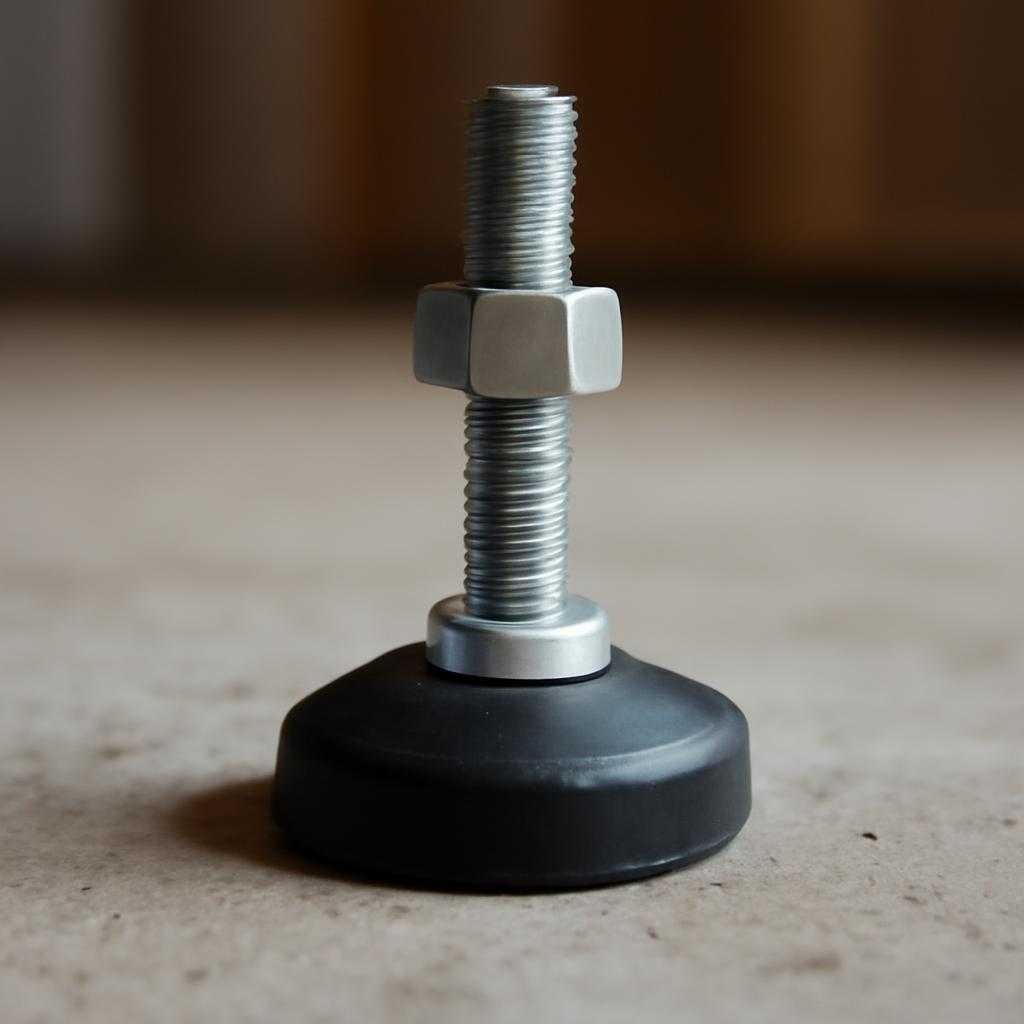

Для наружных блоков применяют резиновые и резинометаллические опоры. Мне ближе второй вариант. Металлическая часть держит форму и крепеж, а эластичный слой гасит колебания без смятия по краям. Чисто резиновые подушки подходят при малой массе блока и ровной площадке, но у них выше риск перекоса, если нагрузка распределенаона неравномерно.
Слишком мягкая опора не всегда хороша. У нее заметная осадка, блок начинает покачиваться, крепеж работает с лишним смещением, трубки испытывают дополнительное напряжение. Слишком жесткая опора почти не отсекает вибрацию и передает гул в основание. Нужен баланс между несущей способностью и упругостью. По этой причине я не беру опору только по размеру шпильки или по ширине площадки. Главный ориентир — рабочая нагрузка в допустимом диапазоне.
Если производитель указывает нагрузку на одну опору, я сверяю ее с расчетной массой на точку установки. Когда диапазон дан слишком широко и без понятных данных по жесткости, доверия к такому изделию у меня мало. Для наружного монтажа смотрю на стойкость к воде, морозу и солнечному свету. Обычная резина на открытом воздухе стареет быстрее: дубеет, покрывается трещинами, хуже держит форму. В уличных условиях лучше работают опоры из атмосферостойкой резины или эластомера.
Ошибки при подборе
Первая ошибка — брать опоры с большим запасом по массе и думать, что так надежнее. На деле перегруженность вниз опасна, но недогруженность вверх тоже плоха: жесткая опора под легким блоком почти не гасит колебания. Вторая ошибка — смешивать разные опоры на одном блоке. Из-за разной высоты и жесткости нагрузка уходит неравномерно, появляется перекос, растет шум.
Третья ошибка — ставить опоры на ржавый, тонкий или гуляющий кронштейн. Источник гула в такой схеме не резина, а слабый металл и плохая фиксация к стене. Четвертая ошибка — перетягивать крепеж. Когда резиновый слой зажат до упора, демпфирование исчезает. Опора превращается в жесткую проставку. Крепление затягивают плотно, но без раздавливания эластичной части.
Я всегда смотрю на высоту опоры. Слишком низкая хуже работает на неровном основании и передает ударные колебания. Слишком высокая увеличивает раскачивание. Для большинства бытовых блоков подходит умеренная высота с нормальной площадью контакта и понятной рабочей нагрузкой. Если блок тяжелый или площадка металлическая, я предпочитаю опоры с антивибрационной вставкой и металлическими шайбами, чтобы крепеж не врезался в материал.
Практический выбор
Если наружный блок небольшой и ставится на ровные качественные кронштейны, я беру комплект из четырех резинометаллических опор с запасом по нагрузке без перегиба в жесткость. Если блок массивный, а монтаж идет на раму или на кровельную площадку, смотрю на опоры с большей площадью основания и устойчивой геометрией. Для стены в жилой зоне уделяю больше внимания не цене, а снижению структурного шума. Структурный шум — передача вибрации через строительные конструкции.
Перед покупкой я проверяю четыре вещи: массу блока, число точек опоры, материал и состояние основания, условия улицы. После монтажа смотрю, нет ли перекоса, равномерно ли сжаты опоры, не касается ли корпус посторонних деталей, не натянуты ли трубки. Если после запуска слышен не воздух вентилятора, а гул через стену, причину ищу в связке опора — крепеж — основание, а не в одном элементе.
Хорошая виброопора не обязана быть дорогой или сложной. У нее понятная нагрузка, нормальный материал, аккуратная геометрия и подходящая жесткость под конкретный блок. Когда выбор сделан по этим признакамакам, наружный блок работает тише, крепеж живет дольше, а в помещении нет лишнего гула.
