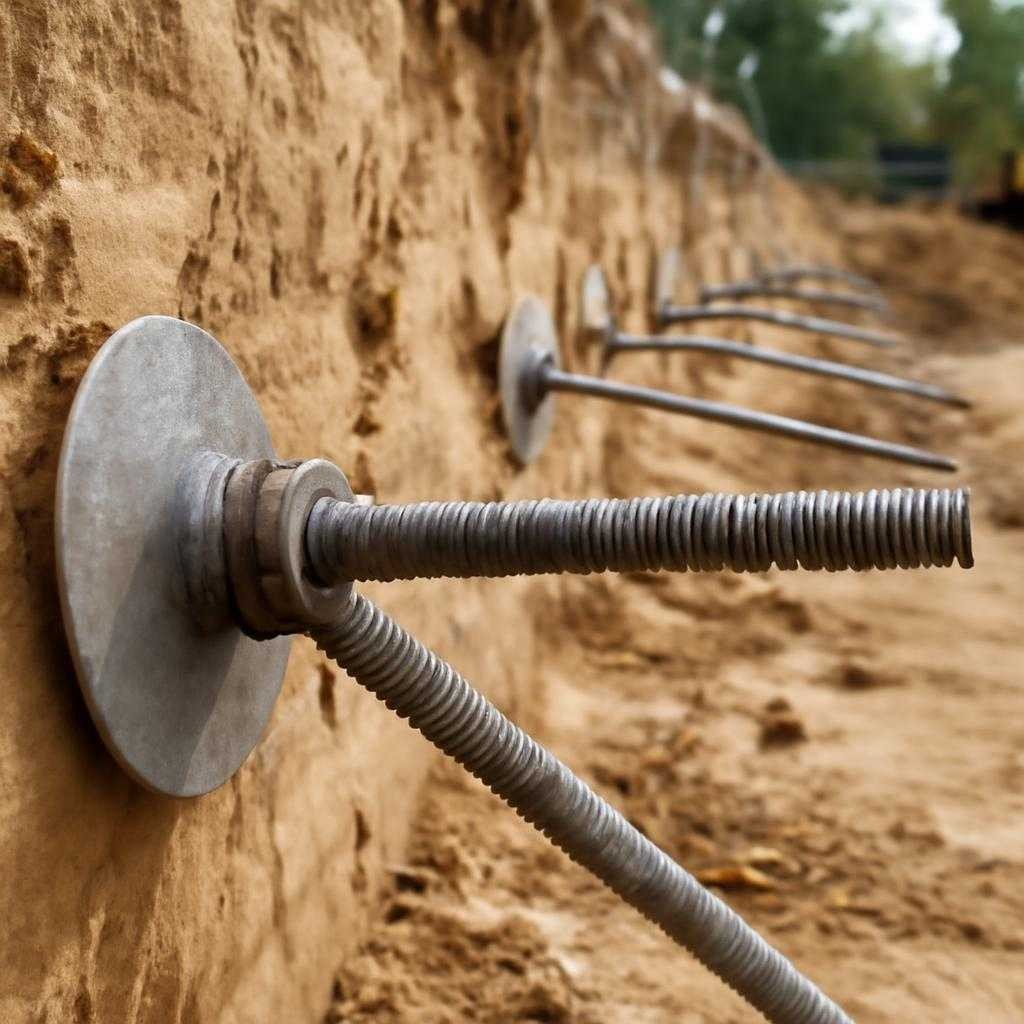

Грунтовые анкеры в строительстве: где работают и за счет чего держат нагрузку
Грунтовые анкеры применяют там, где массив грунта способен принять выдергивающее усилие и передать его от конструкции в глубину, за пределы слабой приповерхностной зоны. Такой узел удерживает подпорные стены, шпунтовые ограждения, откосы, фундаменты башен, подземные части зданий, набережные, камеры инженерных сетей, эстакады, опоры с несимметричной нагрузкой. По рабочему ощущению анкер в грунте похож на гарпун, спрятанный в толще массива: снаружи виден лишь оголовок, а главная работа идет там, где глаз ничего не различает.
Принцип работы опирается на сцепление корня анкера с грунтом или скальным массивом. Корень — заанкеренная часть, через которую сила уходит в основание, свободная длина — участок тяги без сцепления, по нему натяжение передается от оголовка к корню. Когда анкер напрягают, ограждение или стена получает встречное усилие, а массив за корнем воспринимает нагрузку на сдвиг по контакту инъекционного тела с грунтом. В плотных песках и скальных породах картина одна, в мягкопластичных глинах и пылеватых водонасыщенных слоях — другая, с иным распределением касательных напряжений и иной ползучестью.
Где применяют
На городских стройплощадках грунтовые анкеры часто выручают при устройстве глубоких котлованов рядом с дорогами, соседними зданиями, действующими коллекторами. Внутренние распорки в тесной яме мешают технике и развивают логистику, а анкерное крепление освобождает объем котлована. Для реконструкции подвалов и устройства подземных этажей решение особенно ценное: экскаватор, арматурщики, монолитчики работают без леса из труб и поперечных балок.
На откосах и насыпях анкеры связывают неустойчивый грунт с глубиной, спокойной частью массива. В паре с сеткой, торкрет-бетоном или анкерными плитами они гасят развитие сдвиговой поверхности. При ремонте дорожных выемок и железнодорожных склонов такая схема часто спасает от повторных сползаний после ливней и сезонного переувлажнения. В скале анкер работает жестче, в грунте — мягче, но смысл один: выдернуть конструкцию из массива гораздо сложнее, чем сдвинуть поверхностный слой без закрепления.
Для фундаментов и подземных резервуаров применяют тяговые анкеры против всплытия. Когда грунтовые воды поднимаются, подземная емкость или плита действует как перевернутая лодка, анкеры прижимают ее к основанию. На набережных и гидротехнических сооружениях анкерная тяга удерживает лицевую стенку от опрокидывания и смещения. В энергетике, связи, транспорте анкерные системы встречаются у мачт, опор, башенных сооружений, где ветровая схема создает значительный момент.
По конструкции различают временные и постоянные анкеры. Временные ставят на срок строительства, постоянные работают годами и получают усиленную антикоррозионную защиту, контроль герметичности, более строгие требования к оголовкам и защитным оболочкам. По способу устройства распространены буроинъекционные анкеры с цементным раствором, канатные анкеры из прядей, стержневые анкеры из высокопрочной стали, самозабуривающиеся системы для неустойчивых грунтов. Самозабуривающийся анкер интересен тем, что полая штанга одновременно служит буровым инструментом и несущим элементом, раствор подают через ствол штанги прямо в зону бурения.
Устройствово и виды
С точки зрения механики главные узлы три: оголовок, свободная длина, корень. Оголовок передает усилие в ростверк, балку, плиту, пояс подпорной стены. Свободную длину изолируют от раствора оболочкой, смазкой, гофротрубой, чтобы натяжение без потерь дошло до корня. Корень формируют инъекцией цементного раствора в пробуренную скважину. В зоне корня вокруг тяги появляется инъекционное тело — цилиндр или раздутая «луковица», если грунт и технология создают уширение. Чем качественнее контакт раствора с основанием, тем выше несущая работа на выдергивание.
Редкий, но полезный термин — дилатансия. Так называют стремление плотного зернистого грунта увеличивать объем при сдвиге. Для анкера в плотном песке дилатансия выгодна: у контакта растет нормальное давление, сцепление работает энергичнее. Другой термин — тиксотропия, временное разжижение и последующее восстановление структуры тонкодисперсных грунтов и суспензий. На площадке эффект знаком по бентонитовым растворам и водонасыщенным суглинкам: после возмущения среда ведет себя мягче, потом «собирается» обратно. Для бурения, инъекции и устойчивости стенок скважины знание такого поведения не роскошь, а рабочий инструмент.
Есть анкеры с одноэтапной инъекцией и с многоэтапной, когда раствор нагнетают повторно через манжетные трубки. Манжета — эластичный клапан на инъекционной трубе, через который раствор под давлением выходит в нужную зону. Повторная инъекция уплотняет приконтактный массив, раскрывает естественные трещины в скале, формирует развитую оболочку вокруг корня. На практике такой прием заметно поднимает несущую способностьособенность в сложных грунтах, где одна заливка дает слабый результат.
Угол наклона анкеров подбирают по геометрии сооружения, положению призмы обрушения, гидрогеологии, наличию подземных сетей и границ участка. Призма обрушения — часть массива за стеной, внутри которой грунт стремится сместиться при разгрузке котлована. Корень анкера выводят за ее пределы, в спокойную зону. Если корень попадет внутрь подвижной области, анкер станет тянуться вместе с грунтом, а не удерживать его. В тесной городской среде тут начинается шахматная партия: рядом фундаменты соседей, кабельные линии, коллекторы, запретные зоны сервитутов.
Монтаж и контроль
Монтаж начинается с бурения. Способ выбирают по грунту: шнек, ударно-вращательное бурение, промывка, продувка, обсадные трубы. В песках и текучих грунтах стенки скважины норовят осыпаться, поэтому без обсадки или грамотно подобранного раствора легко получить «перетяжки», каверны и потерю диаметра. Перетяжка — локальное сужение скважины, каверна — локальное расширение. Оба дефекта искажают инъекцию и реальную геометрию корня.
После установки тяги выполняют инъекцию. Раствор подбирают по водоцементному отношению, удобоукладываемости, срокам схватывания, стойкости к вымыванию. При агрессивной среде добавляют меры химической защиты. Для постоянных анкеров антикоррозионная система многослойная: сталь, смазка, оболочка, цементная защита, герметичный оголовок. Оголовок любит аккуратность: перекос опорной плиты, некачественная посадка на подливку, заусенцы в зоне клиньев быстро превращают расчетную схему в набор лишних напряжений.
Натяжение проводат домкратом с регистрацией усилия и перемещений. Испытания делят на приемочные, контрольные, иногда длительные, когда отслеживают ползучесть под постоянной или ступенчатой нагрузкой. Кривая «нагрузка — перемещение» рассказывает о многом: где села система, где раскрылись деформации свободной длины, где пошло скольжение корня. Хороший инженер смотрит не на одну цифру в протоколе, а на характер кривой. В ней слышен «голос» грунта — глухой, упругий, вязкий, срывающийся.
Ползучесть особенно коварна в глинах и органоминеральных грунтах. Анкер на испытании держится уверенно, а через недели натяжение уплывает, ограждение получает лишние миллиметры смещения. Поэтому проектирование опирают на инженерно-геологические изыскания, лабораторные данные, опытные анкеры на площадке, мониторинг деформаций стены и прилегающей территории. Для глубоких котлованов рядом с существующей застройкой контроль по геодезии, инклинометром, пьезометрам и тензодатчикам превращается в систему раннего предупреждения, а не в формальность.
Частая ошибка — переоценка грунта по красивому паспорту изысканий. Разрез редко ведет себя как учебный слоеный пирог. На десяти метрах встречаются линзы слабых грунтов, погребенные русла, разуплотненные зоны, техногенные включения, строительный мусор, старые фундаменты. Бур пошел легко, раствор ушел быстро, усилие на домкрате растет неохотно — и площадка уже подсказывает, что бумага с реальностью разошлась. Тут нужен холодный расчет, а не упрямство.
скажу прямо: надежность грунтового анкера рождается на стыке геологии, технологии и дисциплины исполнения. Сильный проект биз качественного бурения теряет смысл. Отличный монтаж без честных испытаний опасен самоуверенностью. Экономия на защите постоянного анкера откладывает проблему на потом, а потом приходит коррозия, как ржавый прилив в закрытой бухте, тихо и без афиш. Когда система собрана грамотно, анкер работает незаметно, почти молча, удерживая тысячи килоньютонов там, где для стороннего наблюдателя в грунте нет ничего, кроме бурой массы.
