Фасадная геодезическая съемка для точного проектирования и строительства в москве и подмосковье
Фасадная геодезическая съемка нужна там, где проект опирается на реальные размеры здания, а не на архивные чертежи или приблизительные обмеры. Для Москвы и Московской области задача особенно практична: плотная застройка, реконструкция существующих объектов, сложные узлы примыканий, монтаж навесных систем, замена остекления, устройство утепления и облицовки, подробнее: https://progeodez.ru/service/geodezicheskaya-semka-fasadov-okon-vitrazhej-i-metallicheskih-konstrukczij/fasadnaya-semka-dlya-proektirovaniya-i-stroitelstva/. Ошибка в нескольких сантиметрах на исходном этапе дает смещение осей, перерасход материала, переделку креплений и срыв монтажной последовательности.

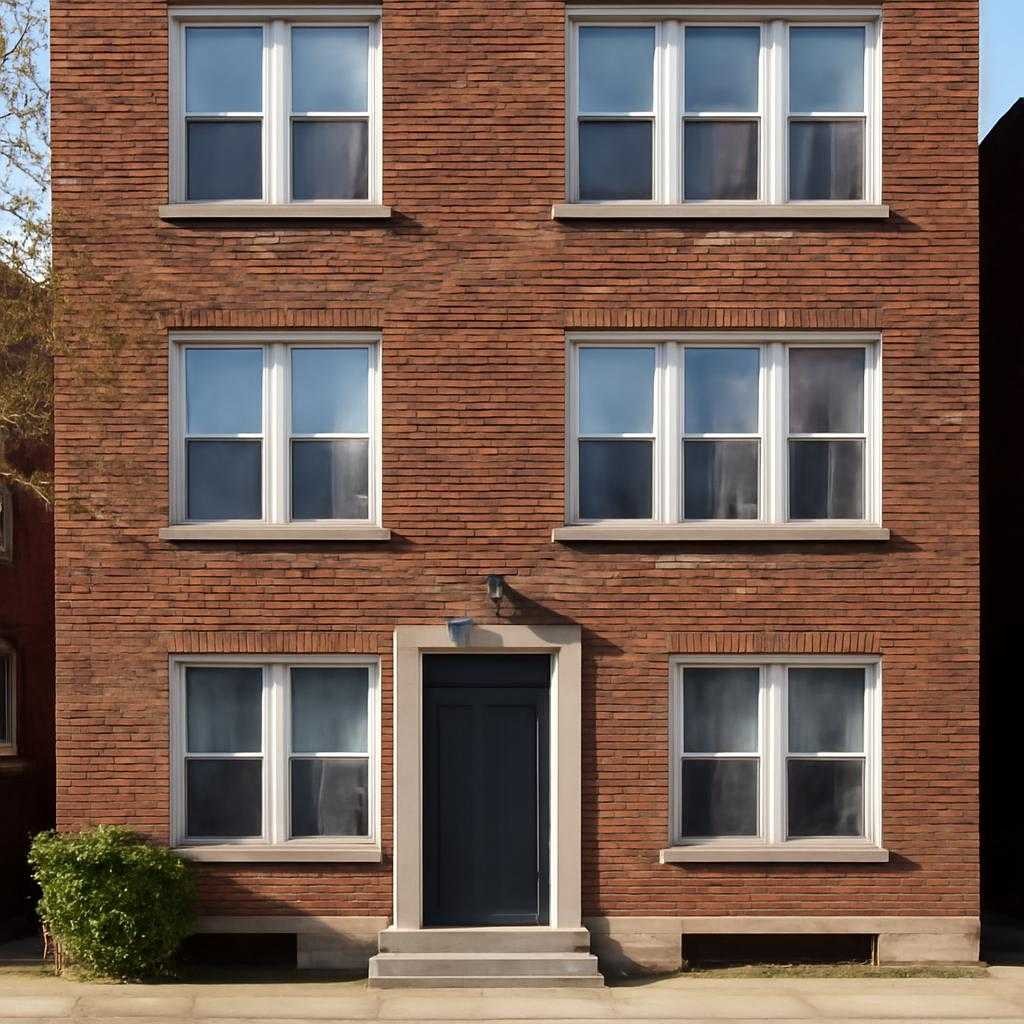

Съемка фасада фиксирует фактическую геометрию наружных поверхностей. В результате получают координаты характерных точек, высотные отметки, размеры проемов, положение карнизов, поясков, выступов, ниш, колонн, парапетов и иных элементов. Если здание старое или уже прошло несколько этапов ремонта, отклонения от проектной документации встречаются почти на каждом участке. По этой причине фасадная съемка полезна не только перед новым строительством, но и перед реконструкцией, капитальным ремонтом, заменой фасадной системы, изготовлением оконных блоков и витражей.
Когда нужна съемка
На стадии проектирования съемка дает основу для архитектурных решений и узлов крепления. Проектировщик получает не условную плоскость фасада, а фактическую картину с отклонениями по вертикали, горизонтали и выносам. При реконструкции сведения нужны для проверки существующих размеров, привязки новых конструкций и согласования инженерных решений. Для строителей съемка служит рабочим инструментом при разбивке, контроле монтажа и приемки выполненных работ.
Отдельная задача связана с фасадами сложной формымы. Эркеры, ломаные линии, радиусные участки, декоративные элементы, крупноформатное остекление, нестандартные проемы — все перечисленное требует точной пространственной модели. При работе с историческими зданиями ценность съемки возрастает: без фактических обмеров трудно корректно спроектировать реставрационные или ремонтные мероприятия. В новых жилых и коммерческих объектах съемка помогает проверить качество возведения несущего контура перед монтажом подсистемы и облицовки.
Как проходит работа
Полевой этап начинается с подготовки. Изучают задачу, состав фасадов, доступ к точкам, условия обзора, наличие двора, парковки, ограждений, деревьев, навесов и инженерных линий. Затем создают или уточняют опорную сеть, чтобы связать съемку в единой системе координат. После этого выполняют измерения тахеометром или лазерным сканером. Лазерное сканирование дает облако точек — массив пространственных координат поверхности. Для протяженных или насыщенных деталями фасадов такой способ особенно удобен, поскольку фиксирует большой объем данных за один цикл работ.
Далее идет камеральная обработка. Специалист очищает данные от помех, сшивает станции наблюдений, выстраивает геометрию фасада и переносит результат в чертежи или трехмерную модель. На выходе заказчик получает комплект, состав которого зависит от цели работ: фасадные развертки, поэтажные привязки проемов, ведомости размеров, схемы отклонений, координаты опорных точек, цифровую модель, материалы для BIM-проектирования, если такая среда принята по объекту. Для монтажных задач нередко готовят отдельные схемы с привязкой кронштейнв, направляющих и контрольных сечений.
Что получает заказчик
Практический результат съемки выражается не в наборе файлов, а в снижении строительных рисков. Проектировщик закладывает узлы по реальным расстояниям. Производство изготавливает элементы по проверенным размерам. Монтажная бригада работает без подрезки на площадке и без хаотичного переноса креплений. Технический заказчик получает основание для проверки подрядчика, если фактические отклонения выходят за допуски.
Для объектов в Москве и области значение имеет и организационная сторона. На плотных городских участках доступ к фасаду ограничен, работа идет рядом с действующими зданиями, тротуарами, въездами и инженерной инфраструктурой. Грамотно выполненная съемка учитывает видимость точек, безопасную расстановку приборов, очередность работ по сторонам здания и сезонные факторы. В зимний период мешают снежные навалы и наледь, в летний — листва, закрывающая участки фасада во дворах. Эти условия влияют на методику, сроки и состав исходных данных.
При выборе исполнителя имеет смысл смотреть не на рекламные обещания, а на понятный состав результата. Для проектирования нужны точные фасадные чертежи с размерами и отметками. Для производства фасадных элементов — надежная геометрическая база без пробелов по узлам. Для контроля монтажа — сопоставление проектного и фактического положения конструкций. Если задача сформулирована точно с самого начала, фасадная геодезическая съемка становится рабочей основой проекта, а не формальной процедурой перед началом строительства.
