Дефекты при покраске: как я нахожу причину и возвращаю покрытию чистый результат
Покраска редко прощает суету. Краска ведет себя честно: показывает огрехи основания, ошибки подготовки, сбой по вязкости, пыль в воздухе, сырость в толще стены. По виду пятна, морщины или кратера я обычно читаю историю слоя почти так же точно, как каменщик читает перевязку кирпича. У каждого дефекта свой рисунок, своя механика появления и свой путь исправления.
Часть проблем рождается еще до открытия банки. Основание тянет влагу неравномерно, старый слой пыли, шпаклевка не добрана по зерну, на металле сидит тонкая жировая пленка, древесина отдает смолу. Другая часть приходит уже в работе: густая подача, неверный факел, длинная пауза между проходами, жара у окна, сквозняк, холодный угол, сырой откос. один: пленка сохнет неровно, сцепление падает, свет по поверхности идет ломано.

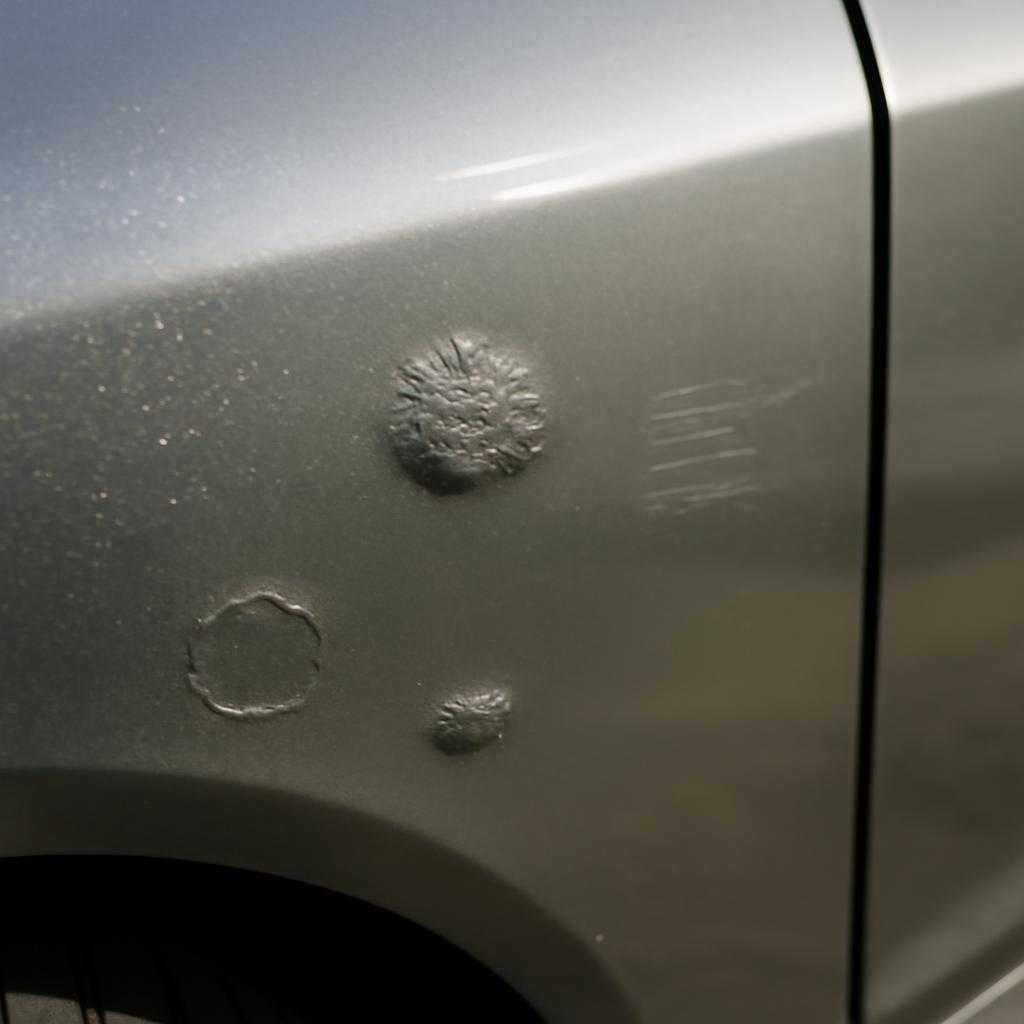

Виды дефектов
Подтеки и наплывы видны сразу. На вертикали они тянутся вниз тяжёлой дорожкой, на кромках собираются в валик. Причина почти всегда связана с избытком материала на проходе, низкой вязкостью, близкой подачей краскопульта либо медленным растягиванием валиком. На глянце дефект напоминает застывшую слезу. Исправление простое по схеме, но тонкое по исполнению: дать слою полностью высохнуть, срезать вершину наплыва острым лезвием, затем прошлифовать площадку абразивом Р240–Р320 под плоскость и перекрыть участок тонкими проходами. Если подтеков много, выгоднее матовать весь фрагмент и красить заново от угла до угла.
Шагрень — зернистая поверхность, похожая на кожуру цитруса. На стене она выглядит как мелкая рябь, на эмали по металлу — как замороженный туман. Причина кроется в плохом ростекании: краска густая, растворитель испаряется слишком быстро, воздух в помещении сухой и теплый, сопло распыляет крупную каплю. В малярной практике встречается термин «реология» — наука о течении материала. Если говорить проще, речь о том, как состав растягивается по плоскости и успевает ли сгладить след инструмента. Устраняют шагрень после полного набора прочности: шлифуют, обеспыливают, подбирают вязкость по паспорту состава, меняют режим нанесения, затем дают новый ровный слой.
Кратеры и «рыбий глаз» выглядят как мелкие круглые воронки с чистым центром. Их вызывают силиконы, масла, полироли, аэрозольные смазки, остатки мыла, жир от рук. Капля краски уходит от загрязненной точки, словно лед расходится от горячей иглы. На фасадах встречается похожая картина из‑за гидрофобизатора, нанесенного до окраски. Лечение начинается не с кисти, а с обезжиривания. Площадку промывают подходящим составом, потом матуют, удаляют пыль, наносят изолирующий грунт и лишь после этого окрашивают. Если загрязнение сидит глубоко в старом слое, локальная правка редко дает чистую картину, лучше раскрыть участок шире.
Морщины и сморщивание появляются, когда верх пленки схватился раньше, чем нижняя толща успела отдать растворитель или воду. Снаружи поверхность кажется подсохшей, внутри слой еще живой и мягкий, напряжение стягивает пленку, и она собирается в складки, как ткань на горячем утюге. Такой дефект часто приходит от чрезмерно толстого нанесения, от раннего перекрытия новым слоем, от несовместимости старой и новой краски. Исправление радикальное: снять непрочную пленку до стабильного основанияия, дать поверхности выстояться, прогрунтовать и красить тоньше, с нормальной межслойной выдержкой.
Пузыри и вспучивание заметны при нагреве стены солнцем или при скрытой сырости. В одном случае воздух и растворитель расширяются под поверхностью, в другом — влага идет из основания и поднимает пленку. Здесь помогает редкий, но очень полезный термин «осмотическое давление» — движение влаги через полупроницаемый слой к зоне с растворенными солями. Проще говоря, под краской собирается вода, ей некуда уйти, и она поднимает покрытие пузырем. Косметический ремонт тут бессилен. Нужна диагностика влаги: протечки, мостики холода, сырая штукатурка, мокрый цоколь, непросохший бетон. После устранения источника покрытия снимают, основание сушат до нормы, солевые загрязнения смывают, затем собирают систему заново.
Причины и диагностика
Отслаивание читается по краям скола. Если пленка сходит пластом и снизу видна чистая гладкая основа, не хватило адгезии — сцепления между слоями. Если разрушение прошло внутри шпаклевки или старой краски, проблема сидит в слабом подслое. Я проверяю такие места насечкой: делаю решетку острым ножом, приклеиваю ленту и резко отрываю. Способ грубый, зато нагляден. Плохой результат указывает на переборку системы: удалить слабые слои, укрепить грунтом глубокого проникновения, выровнять, матовать, затем красить по совместимым материалам.
Пятна разного тона, полосы от валика, лоснение и «карта» стыков обычно связаны с неравномерной впитываемостью и плохим сохранением мокрого края. Основание в одном месте пьет краску жадно, в другом держит её на поверхности, и свет отражается по-разному. На насыщенных цветах проблема заметнее: стена выглядит лоскутной, хотя пигмент один. Здесь работает дисциплина подготовки — сплошная грунтовка, доводка под одинаковую шероховатость, прокрас без длинных пауз, один инструмент на плоскость, единое направление финишного прохода. При исправлении я обычно матую всю стену тонким абразивом, выравниваю впитываемость грунтом и перекрываю в два равномерных слоя.
Меление — рыхлый порошок на поверхности, который остается на ладони. На фасадах его часто дает старое покрытие, разрушенное ультрафиолетом, на внутренних работах — слабая или перемороженная краска. По такому основанию новый слой держится плохо, словно лежит на муке. Лечат меление мойкой, щеткой, связующим грунтом, при сильном разрушении старую краску снимают до прочного основания. Если пренебречь очисткой, свежий цвет быстро потеряет вид, а местами пойдет лоскутами.
Высолы — белые кристаллические следы на штукатурке, бетоне, кладке. Соли выходят с влагой из толщи материала, затем кристаллизуются у поверхности. Краска над ними стареет раньше срока, вспучивается, теряет сцепление. Убирать высолы сухой тряпкой бессмысленно: источник останется внутри. Нужна пауза на сушку, проверка гидроизоляции, стоков, примыканий, потом механическая очистка жесткой щеткой и, при необходимости, промывка слабокислым составом по технологии производителя. После стабилизации основания применяют щелочестойкий грунт и паропроницаемую фасадную систему.
Трещины в окрашенном слое делятся на волосяные и раскрытые. Волосяные часто повторяют микротрещины шпаклевки либо возникают от хрупкой пленки на подвижном основании. Раскрытые трещины показывают конструктивную по движку, усадку, вибрацию, слабый армирующий слой на стыках. Простое перекрашивание их не прячет надолго. Узкие дефекты расшивают, грунтуют, заполняют эластичным составом, армируют серпянкой или стеклохолстом по ситуации, затем выводят плоскость и заново окрашивают. Если стена продолжает двигаться, косметика держится недолго.
Технология исправления
Металл приносит свой набор бед. «Мгновенная ржавчина» на водных составах проявляется после слабой очистки стали: оксид проступает сквозь пленку рыжими точками. На цветных металлах часто проваливается адгезия из‑за плотной оксидной пленки. На оцинковке краска иногда отслаивается целыми чешуйками, если основание не заматовано и не загрунтовано специальным адгезионным составом. Рабочая схема одна: удалить коррозию до стабильного металла, обезжирить, дать подходящий грунт, потом финиш. При глубокой коррозии локальный ремонт похож на латание прогоревшей ткани: внешне ровно, внутри пустота. Тут нужен ремонт металла, а не одна окраска.
Древесина капризна по-своему. Смоляные карманы на хвойных породах пробивают краску янтарными пятнами, ворс поднимается после первого водного слоя, сучки желтят белую эмаль. Для таких случаев применяют изолирующие грунты от танинов и смол, а перед финишем делают межслойную шлифовку. Термин «танин» означает природное дубильное вещество в древесине, под прозрачными и светлыми покрытиями оно часто даёт бурые разводы. Если перекрыть проблемное место обычной краской без изоляции, пятно вернется.
Гипсокартон и шпаклевка стенрадают от пятнистости и «просадки» швов. Лента, шовная смесь, плоскость листа — три зоны с разной впитываемостью и разной фактурой. Под боковым светом стена выдает каждый переход. Здесь спасает не толстый слой краски, а ровная подготовка: широкая протяжка швов, доводка по плоскости, сплошное грунтование, контроль лампой под острым углом. Краска прячет мелочь, но не исправляет геометрию.
Отдельная тема — совместимость материалов. Алкид по сырой акриловой основе, сильный растворитель по старой нитрокраске, жесткая эмаль по эластичному основанию дают конфликт пленок. Снаружи он выглядит по‑разному: от сморщивания до отслоения и пятен. Я всегда смотрю не на красивую этикетку, а на всю цепочку слоев. Малярная система похожа на многослойную кладку: если одно звено слабое, напряжение найдет его первым.
Условия в помещении влияют не меньше состава. Холодная стена замедляет сушку, жаркий поток от конвектора поджигает верх пленки, влажный воздух тормозит набор прочности водных красок. Пыль оседает в свежий слой и дает шершавость, которую заказчик часто принимает за плохую краску. На деле поверхность просто поймала воздух стройки. Перед финишем я убираю помещение почти как операционную зону: пылесос, влажная протирка, пауза на оседание взвеси, чистый инструмент, закрытые сквозняки.
Хороший ремонт дефектов строится по одной логике: распознать природу проблемы, убрать причину, восстановить основание, затем красить в подходящем режиме. Если лечить только внешний след, покрытие отзовется новым браком. Краска любит точность и терпение, при таком подходе поверхность перестает спорить со светом, а начинает работать на интерьер или фасад тихо, уверенно, без случайных сюрпризов.
Автор статьи
